HM 170.40 Capteur de force à 3 composants (Réf. 070.17040)
Riched20 10.0.19041\viewkind4\uc1

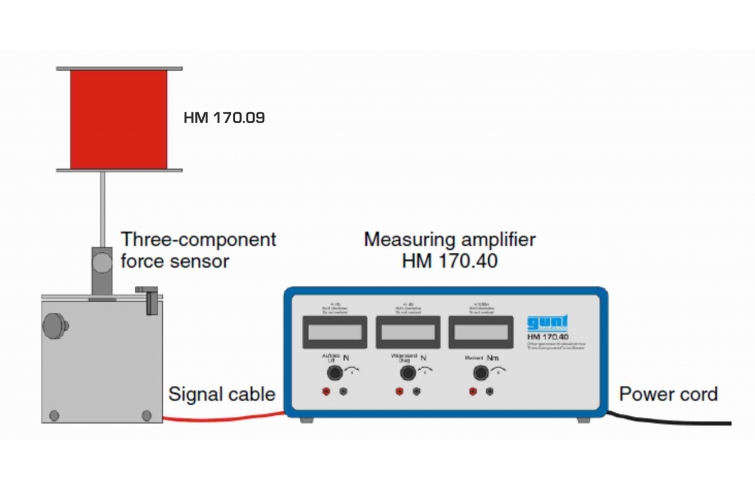

d\fs16\lang1036 Un corps de portance ou de résistance est utilisé dans le capteur de force HM 170 qui émet la force de traînée et de portance comme valeur mesurée lors de l´écoulement le long du corps.
Le système enregistre également le moment.
Les valeurs mesurées sont affichées numériquement sur l´ amplificateur de mesure et peuvent être analysées à l´ aide du système d´ acquisition des données HM 170.60 disponible en option.
Une échelle angulaire est située sur le capteur de force.
Contenu didactique/essais
- avec un corps adapté au système HM 170:
détermination du coefficient de traînée (valeur cx)
détermination du coefficient de portance
détermination du coefficient de moment
d\fs16\lang1036 Un corps de portance ou de résistance est utilisé dans le capteur de force HM 170 qui émet la force de traînée et de portance comme valeur mesurée lors de l´écoulement le long du corps.
Le système enregistre également le moment.
Les valeurs mesurées sont affichées numériquement sur l´ amplificateur de mesure et peuvent être analysées à l´ aide du système d´ acquisition des données HM 170.60 disponible en option.
Une échelle angulaire est située sur le capteur de force.
Contenu didactique/essais
- avec un corps adapté au système HM 170:
détermination du coefficient de traînée (valeur cx)
détermination du coefficient de portance
détermination du coefficient de moment
Contenu didactique / Essais
Les grandes lignes
- capteur de force pour les analyses sur des corps soumis à un écoulement autour de corps
- mesure de la force de traînée, de la force de portance et du moment
Caractéristiques techniques
Plages de mesure
- force:
portance: ±4N
traînée: ±4N
- moment: ±0,5Nm
- angle: ±180º
230V, 50Hz, 1 phase
- capteur de force pour les analyses sur des corps soumis à un écoulement autour de corps
- mesure de la force de traînée, de la force de portance et du moment
Caractéristiques techniques
Plages de mesure
- force:
portance: ±4N
traînée: ±4N
- moment: ±0,5Nm
- angle: ±180º
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 370x315x160mm (amplificateur de mesure)
Dxh: 115x150mm (capteur de force)
Poids total: env. 6kg
Lxlxh: 370x315x160mm (amplificateur de mesure)
Dxh: 115x150mm (capteur de force)
Poids total: env. 6kg
Poids: 6 Kg Delai de livraison estimé : 12 semaines
