Ref: EWTGUHM170.21
HM 170.21 Aile avec bec mobile et volet d'intrados (Réf. 070.17021) pour HM 170
Option complémentaire HM 170.40
Le modèle d'aile HM 170.21 possède un bec mobile ajustable et un volet d'intrados ajustable à l'extrémité arrière.

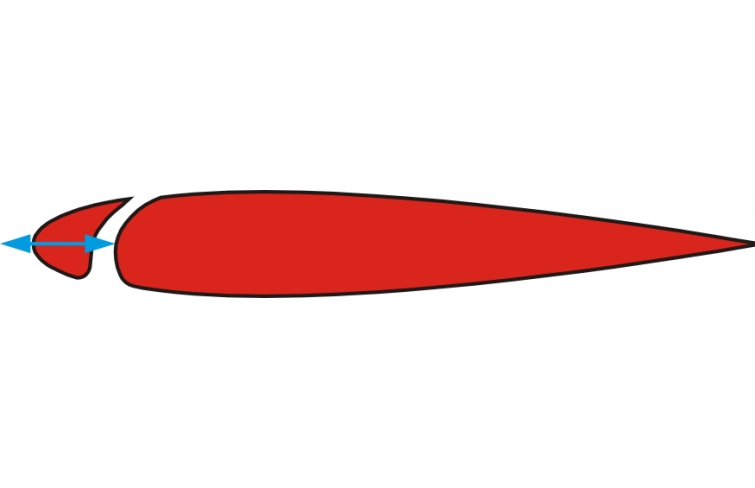

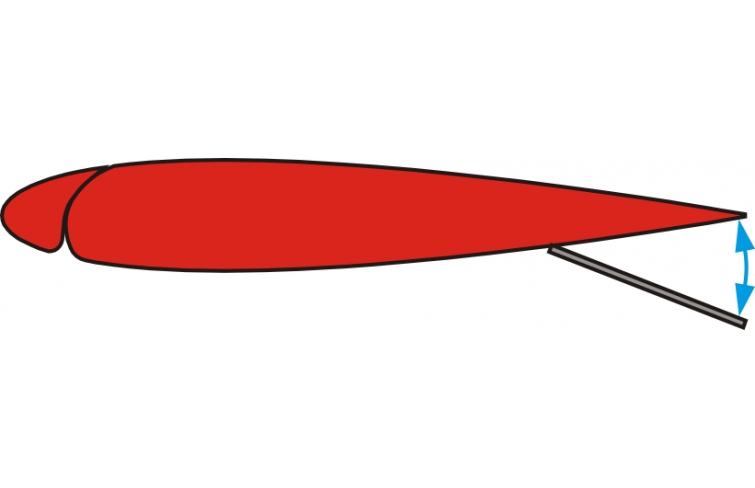

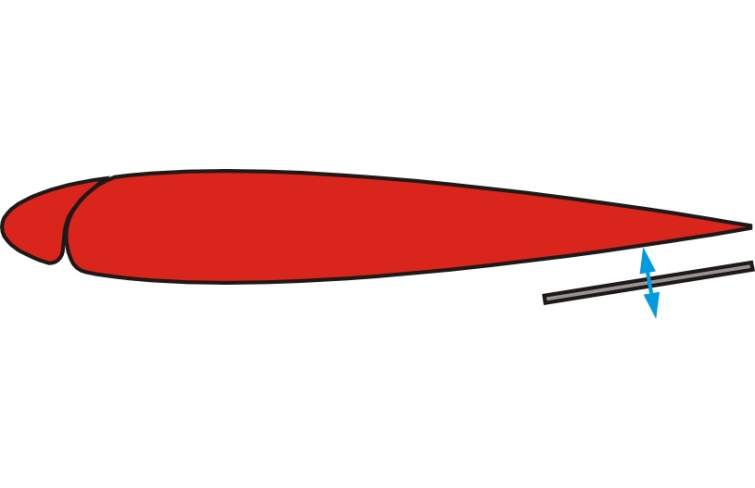

La distance entre le bec mobile et le nez du profilé principal peut être modifiée, de même que la distance et l'angle du volet d'intrados.
Le volet d'intrados peut être démonté.
Avec le bec mobile, le profilé principal de l'aile correspond au profil symétrique NACA 0015.
Afin d'éviter les écoulements secondaires, l'aile est munie de disques de recouvrement.
Le modèle est placé dans le capteur de force qui mesure la force de traînée opposée par le corps à l'écoulement.
La distance entre le bec mobile et le nez du profilé principal peut être modifiée, de même que la distance et l'angle du volet d'intrados.
Le volet d'intrados peut être démonté.
Avec le bec mobile, le profilé principal de l'aile correspond au profil symétrique NACA 0015.
Afin d'éviter les écoulements secondaires, l'aile est munie de disques de recouvrement.
Le modèle est placé dans le capteur de force qui mesure la force de traînée opposée par le corps à l'écoulement.
Contenu didactique / Essais
- analyses sur des corps soumis à un écoulement autour de corps
- influence d´ un bec mobile
- influence d´ un volet d´ intrados
- détermination du coefficient de traînée (coefficient cx)
- détermination du coefficient de portance
- avec le capteur de force HM 170.40
coefficient de moment
Les grandes lignes
- modèle d'aile pour l'étude des systèmes de portance aérodynamiques
- analyses sur des corps soumis à un écoulement autour de corps
- influence d´ un bec mobile
- influence d´ un volet d´ intrados
- détermination du coefficient de traînée (coefficient cx)
- détermination du coefficient de portance
- avec le capteur de force HM 170.40
coefficient de moment
Les grandes lignes
- modèle d'aile pour l'étude des systèmes de portance aérodynamiques

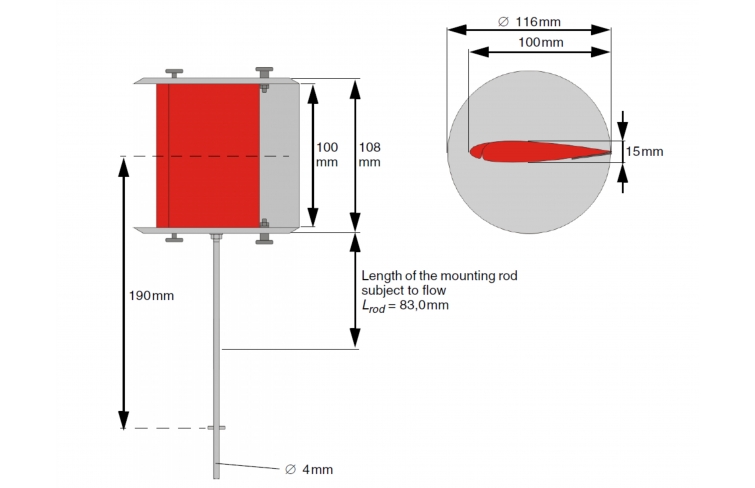

Caractéristiques techniques
Aile
- profil: NACA 0015
- type de profil: symétrique
- Lxlxh: 100x100x15mm
Manche en acier
- acier inoxydable
- Ø 4mm
Aile
- profil: NACA 0015
- type de profil: symétrique
- Lxlxh: 100x100x15mm
Manche en acier
- acier inoxydable
- Ø 4mm
Informations logistiques
Dimensions et poids
Lxlxh: 120x120x300mm
Poids: env. 0,4kg
Liste de livraison
1 aile
1 notice
Lxlxh: 120x120x300mm
Poids: env. 0,4kg
Liste de livraison
1 aile
1 notice
Poids: 0.4 Kg Delai de livraison estimé : 12 semaines
