HM 250.07 Théorème de Bernoulli (Réf. 070.25007)
Complément nécessaire: HM 250
L´ accessoire HM 250.07 est utilisé pour étudier la relation entre la vitesse d´écoulement d´ un fluide et sa pression dans une buse Venturi.
Si la vitesse d´écoulement d´ un fluide augmente, par exemple lorsqu´ il s´écoule dans une buse, la pression statique diminue.
Si la vitesse diminue, la pression statique augmente à nouveau.
La pression totale reste constante pendant le changement de vitesse.

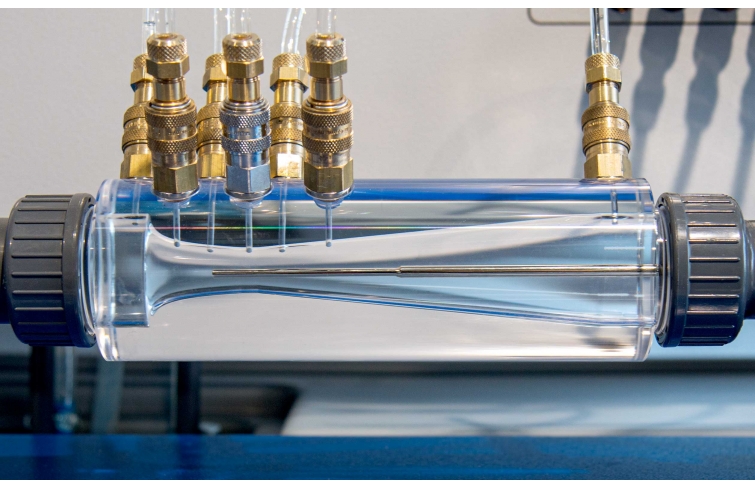

La buse Venturi est fabriquée en matériau transparent et est équipée de raccords de pression pour mesurer la pression statique.
On mesure l´ augmentation relative de la pression par rapport à la section la plus étroite.
La pression totale est mesurée à l´ aide d´ un tube de Pitot qui est déplacé dans la buse le long d´écoulement.

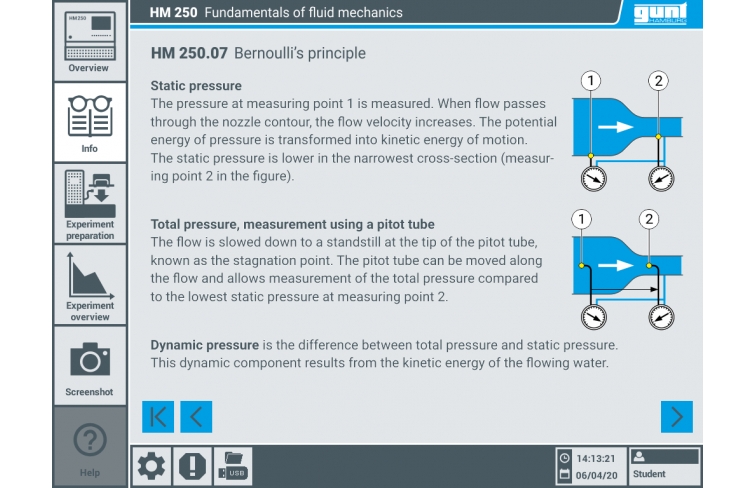

La pression dynamique est déterminée à partir de la pression statique et de la pression totale.
La position du tube de Pitot dans la buse peut être observée.

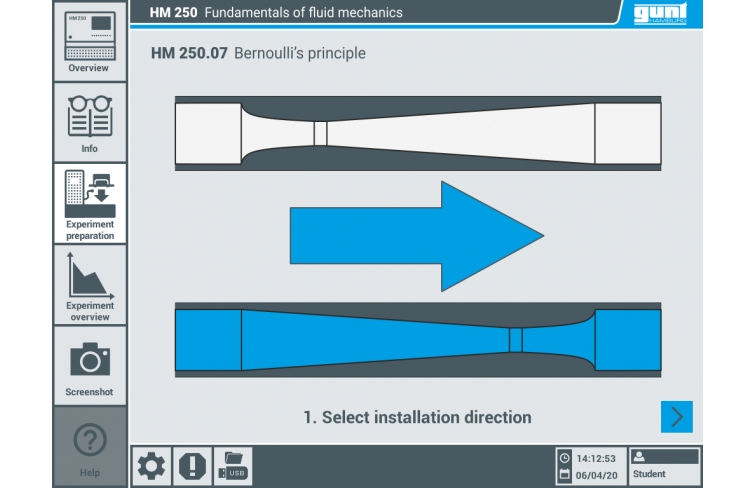

En tournant la buse, la direction d´écoulement est modifiée et la buse peut être utilisée comme un diffuseur.
Cela permet de comparer les pertes d´écoulement entre une buse et un diffuseur.

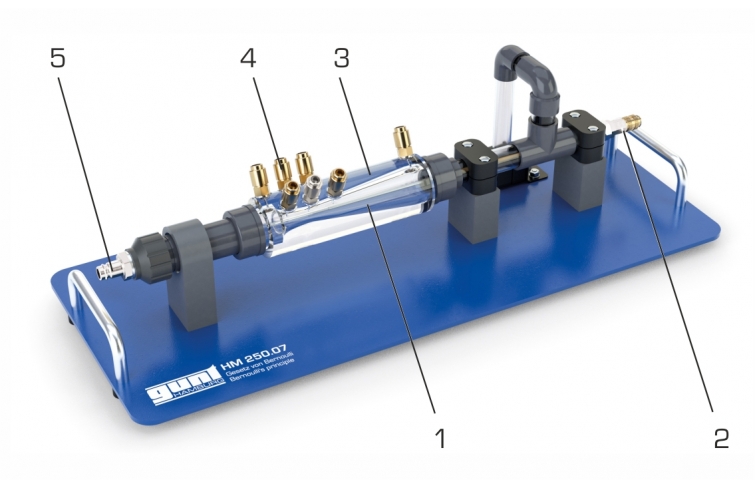

L´ accessoire HM 250.07 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.

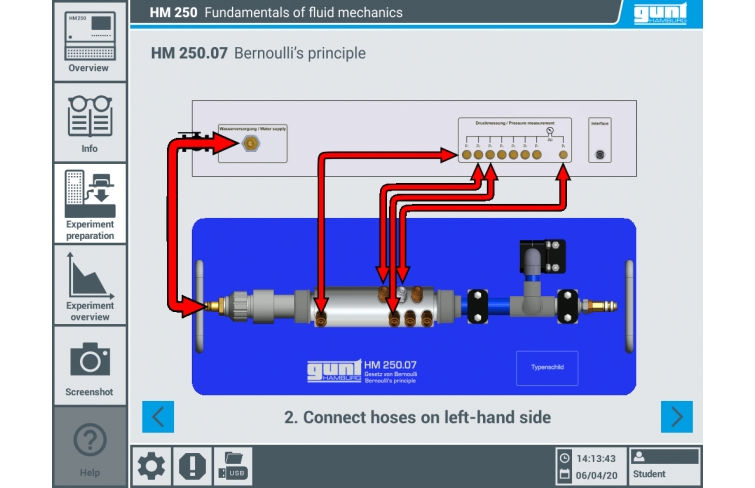

L´ alimentation en eau ainsi que la mesure du débit et de la pression s´ effectuent via le module de base.
Les mesures de débit et de pression sont également effectuées via le module de base.
Si la vitesse d´écoulement d´ un fluide augmente, par exemple lorsqu´ il s´écoule dans une buse, la pression statique diminue.
Si la vitesse diminue, la pression statique augmente à nouveau.
La pression totale reste constante pendant le changement de vitesse.
La buse Venturi est fabriquée en matériau transparent et est équipée de raccords de pression pour mesurer la pression statique.
On mesure l´ augmentation relative de la pression par rapport à la section la plus étroite.
La pression totale est mesurée à l´ aide d´ un tube de Pitot qui est déplacé dans la buse le long d´écoulement.
La pression dynamique est déterminée à partir de la pression statique et de la pression totale.
La position du tube de Pitot dans la buse peut être observée.
En tournant la buse, la direction d´écoulement est modifiée et la buse peut être utilisée comme un diffuseur.
Cela permet de comparer les pertes d´écoulement entre une buse et un diffuseur.
L´ accessoire HM 250.07 se positionne facilement et en toute sécurité sur la surface de travail du module de base HM 250.
La technologie RFID est utilisée pour identifier automatiquement les accessoires, charger le logiciel GUNT approprié et effectuer la configuration automatique du système.
L´ interface utilisateur intuitive guide les tests et affiche les valeurs mesurées sous forme graphique.
L´ alimentation en eau ainsi que la mesure du débit et de la pression s´ effectuent via le module de base.
Les mesures de débit et de pression sont également effectuées via le module de base.
Contenu didactique / Essais
- conversion d´énergie avec débit divergent/convergent

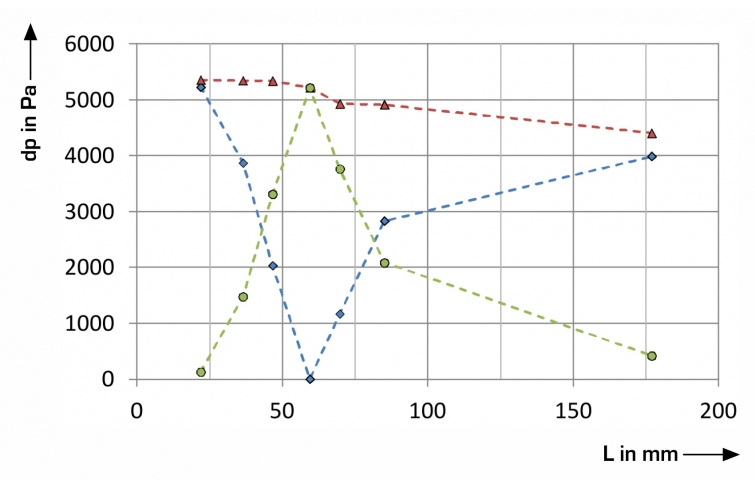

- enregistrement de l´évolution de la pression dans le tube de Venturi
- détermination de l´évolution de vitesse dans le tube de Venturi
- évaluation qualitative des pertes de pression
- désignation des influences de la buse et du diffuseur sur la perte de charge
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai

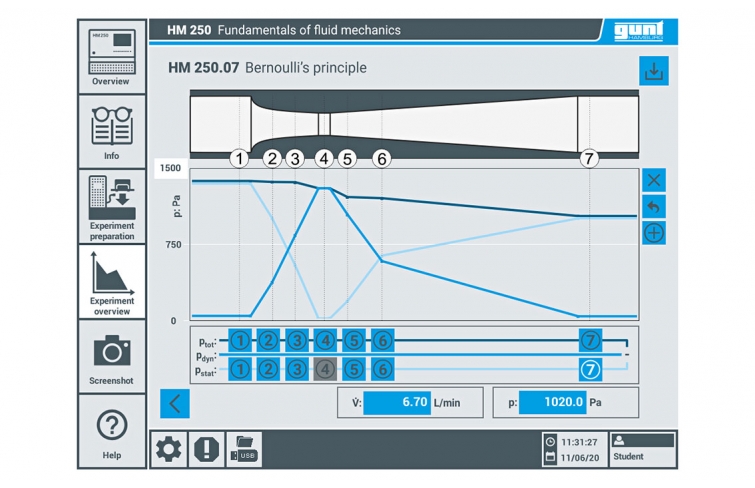

affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- l´étude de la pression statique, dynamique et totale le long de la buse à Venturi
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
- conversion d´énergie avec débit divergent/convergent
- enregistrement de l´évolution de la pression dans le tube de Venturi
- détermination de l´évolution de vitesse dans le tube de Venturi
- évaluation qualitative des pertes de pression
- désignation des influences de la buse et du diffuseur sur la perte de charge
- logiciel GUNT spécifiquement adapté aux accessoires utilisés
module d´ apprentissage avec principes théoriques de base
description de l´ appareil
préparation aux essais guidés
exécution de cet essai
affichage graphique d´évolutions de la pression
transfert de données via USB pour une utilisation externe polyvalente des valeurs mesurées et des captures d´écran, par exemple l´évaluation dans Excel
différents niveaux d´ utilisateurs sélectionnables
Les grandes lignes
- l´étude de la pression statique, dynamique et totale le long de la buse à Venturi
- exécution intuitive des essais via l´écran tactile (HMI)
- un routeur WLAN intégré pour l´ exploitation et le contrôle via un dispositif terminal et pour le ''screen mirroring'' sur 10 terminaux maximum: PC, tablette, smartphone
- l´ identification automatique des accessoires grâce à la technologie RFID
