Ref: EWTGUHM290
HM 290 Unité d’alimentation pour turbines Pelton, à réaction, à action (Réf. 070.29000)
Nécessite le HM 289, ou HM 288 ou HM 291, Interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 L'unité d´ alimentation HM 290 est requise pour l'alimentation de diverses turbines.
En plus, l'unité d'alimentation permet de réaliser des essais de base sur une pompe centrifuge.

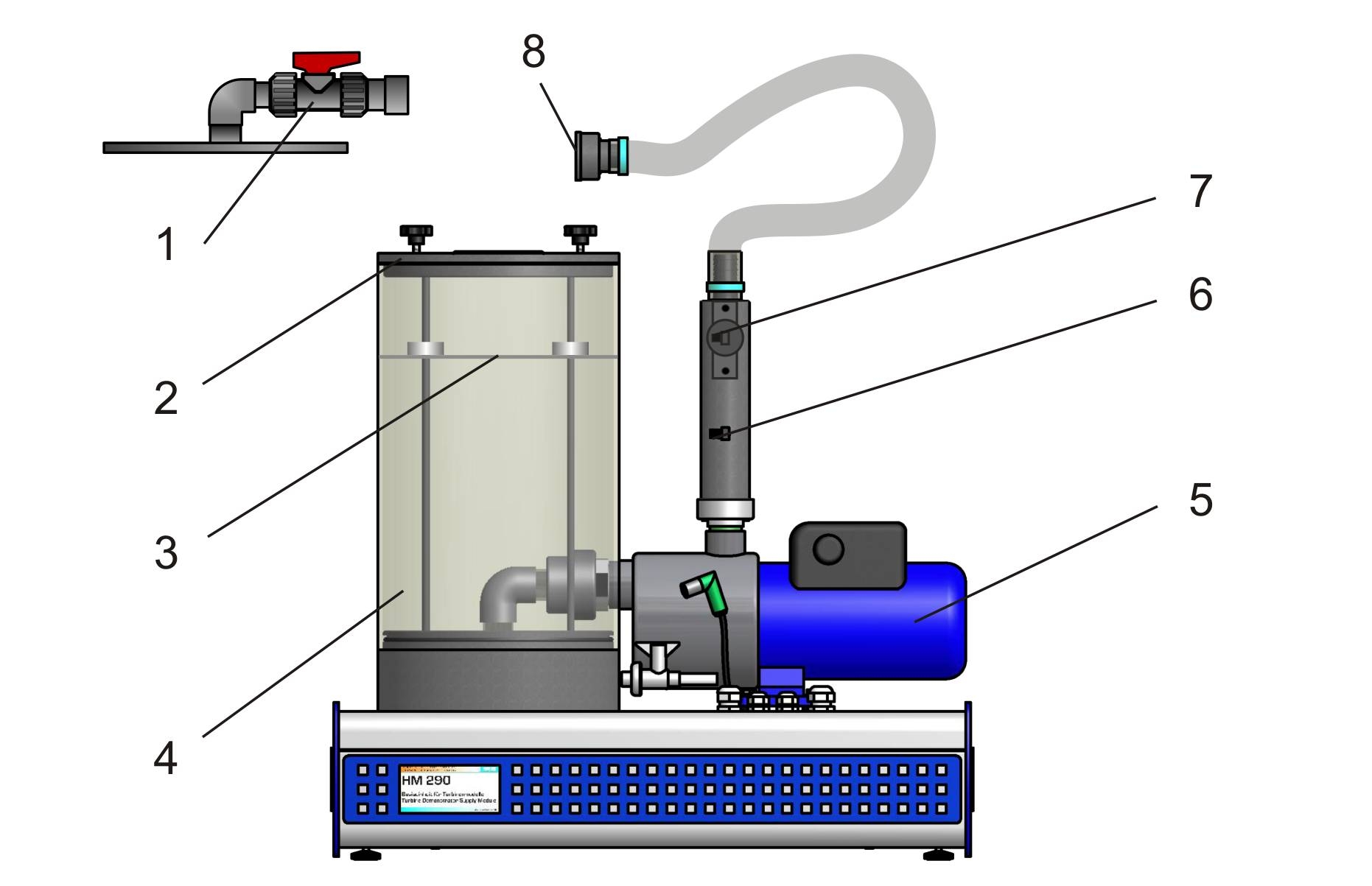

Le HM 290 dispose d'un circuit d'eau fermé avec un réservoir d'eau et une pompe centrifuge à vitesse de rotation variable via un convertisseur de fréquence.
La turbine à analyser (HM 288, HM 289, HM 291) est placée sur le couvercle du réservoir et reliée à l'unité d'alimentation par un tuyau.
Le débit et la pression au niveau de la turbine sont ajustés par le biais de la vitesse de rotation de la pompe.
La hauteur de chute et la pression avant la turbine peuvent être maintenues constantes en utilisant un régulateur de pression.
Une plaque d'amortissement dans le réservoir minimise l'entrée d'air dans l'eau de circulation.
La soupape d'étranglement inclue dans le contenu de livraison permet de réaliser des essais simples sur la pompe.
La soupape d'étranglement est placée sur le couvercle du réservoir à la place de la turbine.
L'unité d´ alimentation est équipée de capteurs de mesure de la pression et de débit.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.

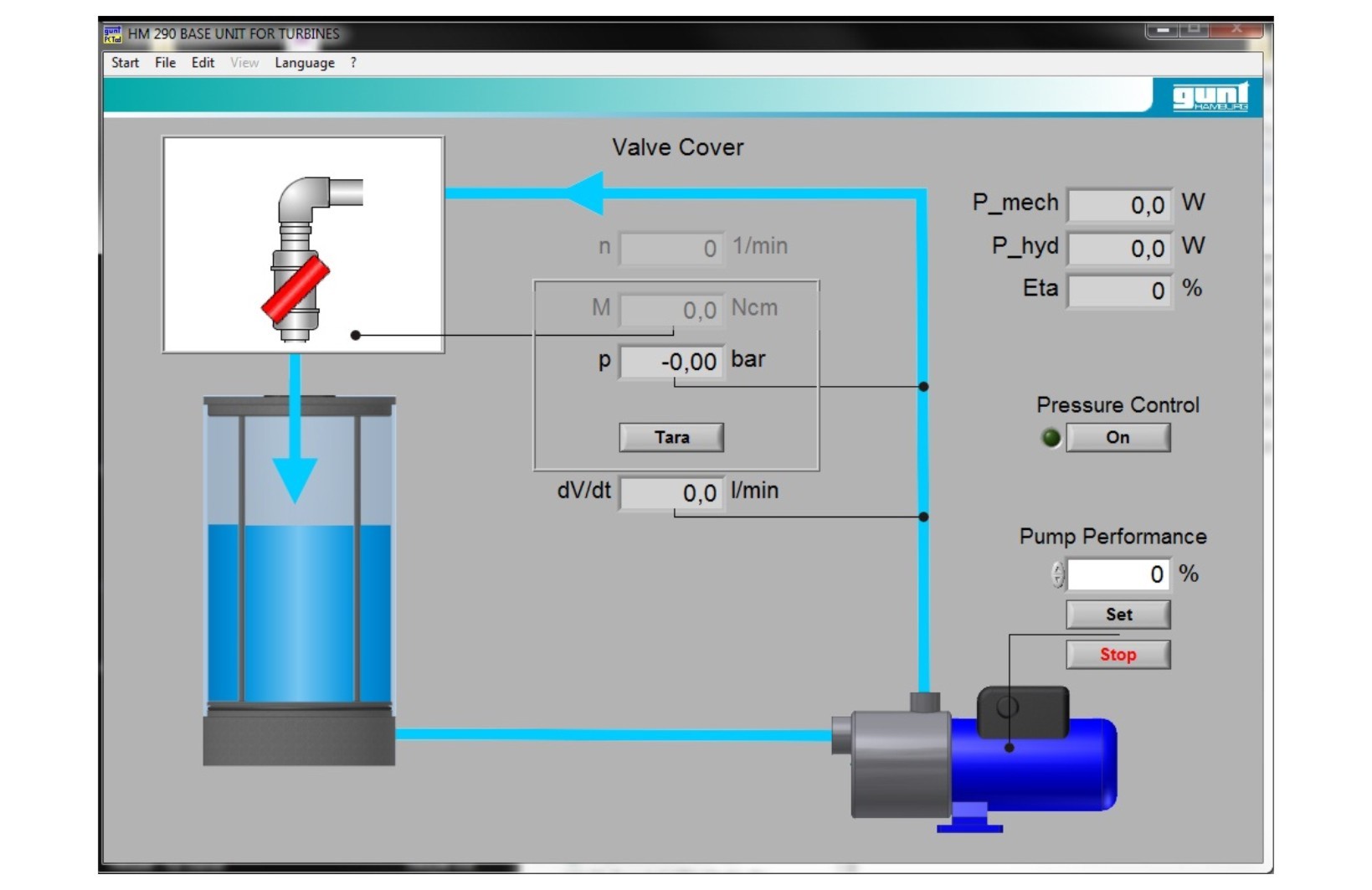

L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.

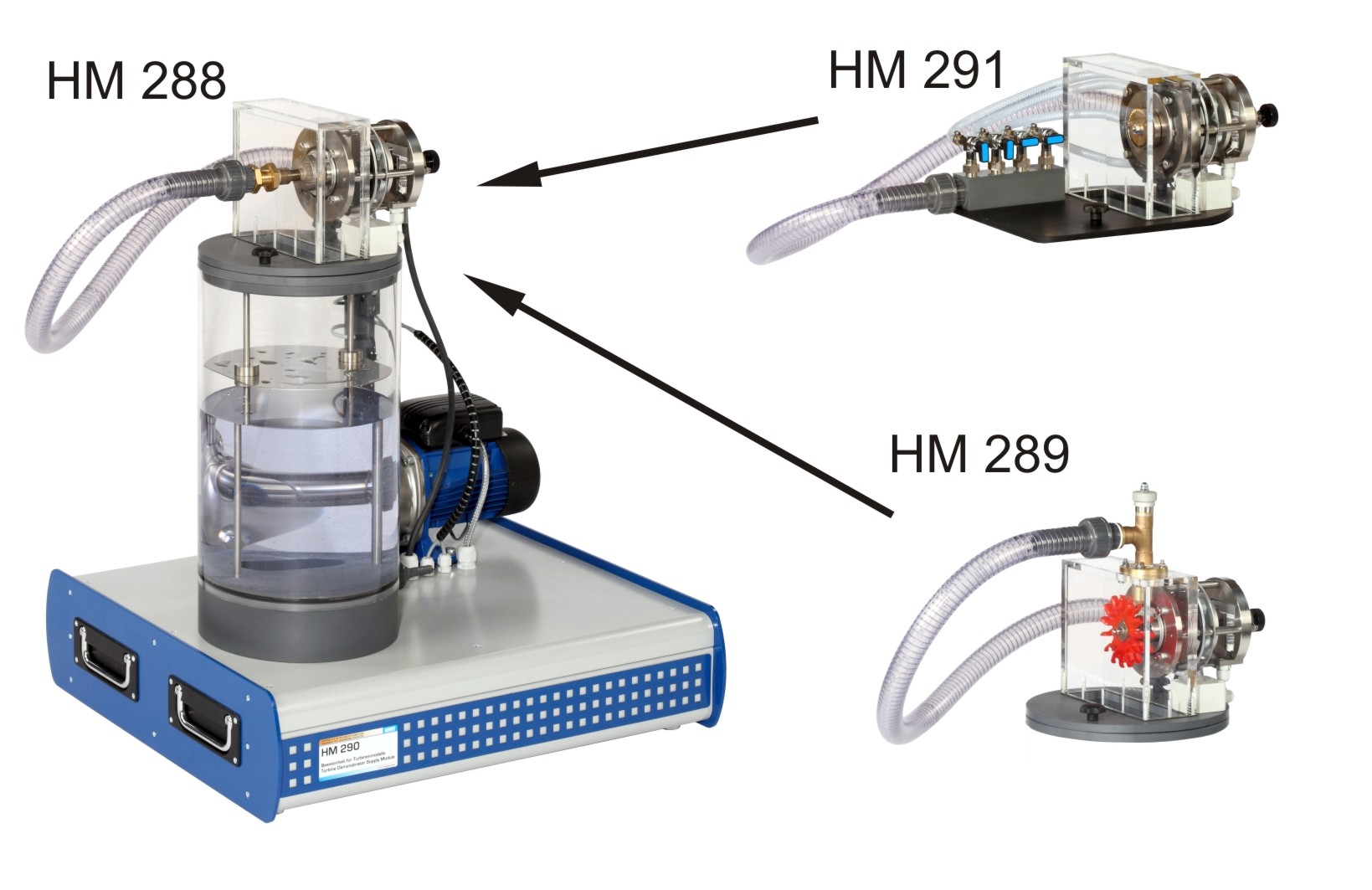

Les turbines disponibles sont une turbine à réaction (HM 288), une turbine Pelton (HM 289) et une turbine à action (HM 291).
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 L'unité d´ alimentation HM 290 est requise pour l'alimentation de diverses turbines.
En plus, l'unité d'alimentation permet de réaliser des essais de base sur une pompe centrifuge.
Le HM 290 dispose d'un circuit d'eau fermé avec un réservoir d'eau et une pompe centrifuge à vitesse de rotation variable via un convertisseur de fréquence.
La turbine à analyser (HM 288, HM 289, HM 291) est placée sur le couvercle du réservoir et reliée à l'unité d'alimentation par un tuyau.
Le débit et la pression au niveau de la turbine sont ajustés par le biais de la vitesse de rotation de la pompe.
La hauteur de chute et la pression avant la turbine peuvent être maintenues constantes en utilisant un régulateur de pression.
Une plaque d'amortissement dans le réservoir minimise l'entrée d'air dans l'eau de circulation.
La soupape d'étranglement inclue dans le contenu de livraison permet de réaliser des essais simples sur la pompe.
La soupape d'étranglement est placée sur le couvercle du réservoir à la place de la turbine.
L'unité d´ alimentation est équipée de capteurs de mesure de la pression et de débit.
La technique de mesure basée sur un microprocesseur est bien protégée à l'intérieur du boîtier.
L'association du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation et l'évaluation d'essais assistées par ordinateur.
Le raccordement au PC se fait par l'intermédiaire d'un câble USB.
Les turbines disponibles sont une turbine à réaction (HM 288), une turbine Pelton (HM 289) et une turbine à action (HM 291).
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- essais de base sur une pompe centrifuge
Avec les turbines HM 288, HM 289 ou HM 291
- détermination des caractéristiques typiques des turbines
- courbes de puissance pour différentes vitesses de rotation des turbines
- détermination des rendements
Les grandes lignes
- Circuit d'eau fermé pour l'alimentation de turbines
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Essais simples sur des pompes centrifuges
- Élément des machines à fluide GUNT-Labline
- essais de base sur une pompe centrifuge
Avec les turbines HM 288, HM 289 ou HM 291
- détermination des caractéristiques typiques des turbines
- courbes de puissance pour différentes vitesses de rotation des turbines
- détermination des rendements
Les grandes lignes
- Circuit d'eau fermé pour l'alimentation de turbines
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Essais simples sur des pompes centrifuges
- Élément des machines à fluide GUNT-Labline
Caractéristiques techniques
Pompe
- puissance absorbée: 670W
- débit de refoulement max.: 70L/min
- hauteur de refoulement max.: 35,4m
Réservoir d'eau: env. 15L
Plages de mesure
- débit: 3,9...50L/min
- pression: -1...5bar
Pompe
- puissance absorbée: 670W
- débit de refoulement max.: 70L/min
- hauteur de refoulement max.: 35,4m
Réservoir d'eau: env. 15L
Plages de mesure
- débit: 3,9...50L/min
- pression: -1...5bar
Informations logistiques
Dimensions et poids
Lxlxh: 670x600x630mm
Poids: env. 37kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Lxlxh: 670x600x630mm
Poids: env. 37kg
Necessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil d'essai
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines hydrauliques
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - Pelton
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - diverses
Poids: 37 Kg Delai de livraison estimé : 5 semaines
