Dans la pratique, et pour des raisons économiques, on monte souvent plusieurs pompes en parallèle ou en série.

Sur le montage en parallèle, les pompes refoulent dans une conduite commune.

À condition que les pompes utilisées atteignent la même hauteur de refoulement.

Les montages en parallèle offrent l´ avantage de permettre le fonctionnement d´ une seule pompe lorsque les besoins sont faibles, et l´ activation de pompes supplémentaires en cas d´ augmentation du débit de refoulement.

Dans le montage en série, des pompes ayant les mêmes débits de refoulement sont disposées les unes à la suite des autres.

Cette disposition permet de venir à bout de hauteurs de refoulement élevées et est souvent plus économique qu´ une pompe unique avec une hauteur de refoulement élevée.

Avec le HM 332, on étudie le fonctionnement commun de deux pompes centrifuges et on met en évidence les différences qui existent entre le montage parallèle et le montage en série.

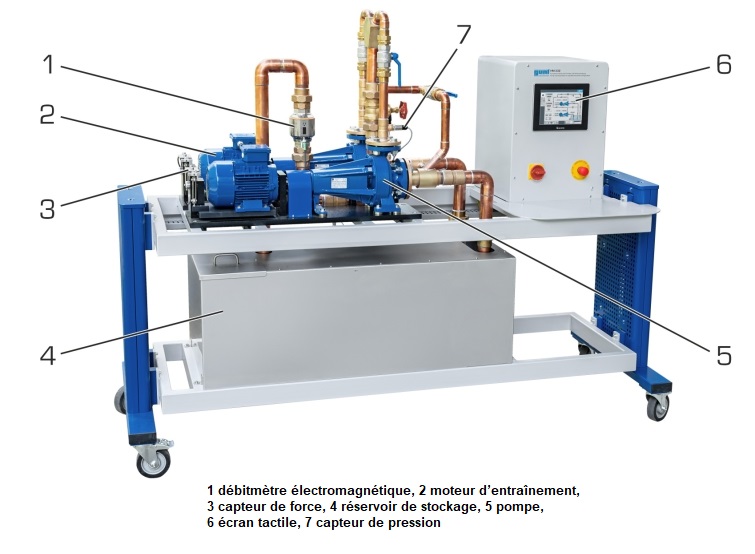

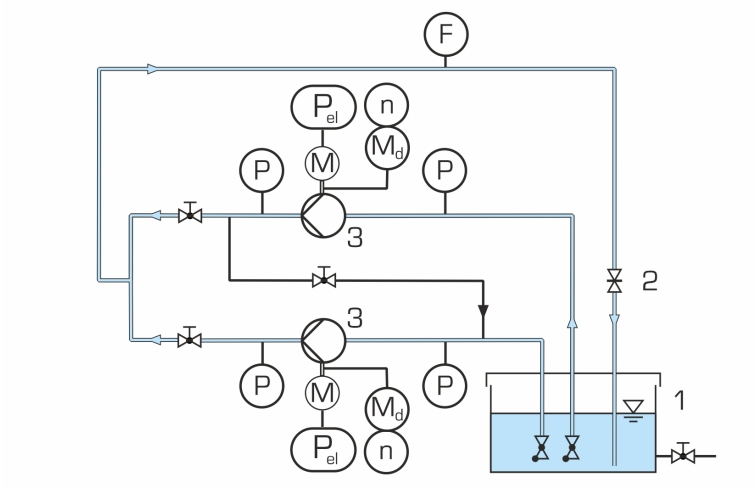

Le HM 332 dispose d´ un circuit d´ eau fermé et est équipé de deux pompes centrifuges de même type.

Sur les moteurs des pompes, la vitesse de rotation peut être ajustée variablement via un convertisseur de fréquence.

Tous les moteurs sont montés en palier oscillant, ce qui permet de mesurer le couple d´ entraînement au moyen d´ un capteur de force et d´ en déduire la puissance d´ entraînement mécanique.

Des capteurs enregistrent les pressions d´ entrée et de sortie des pompes.

Le débit est mesuré à l´ aide d´ un débitmètre électromagnétique.

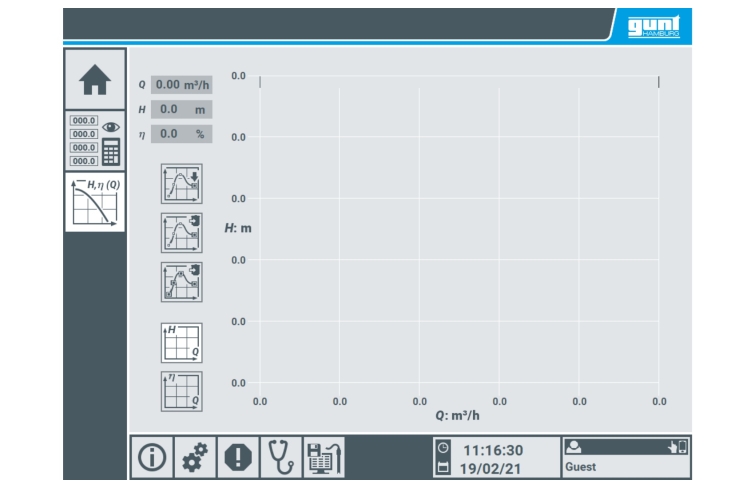

Les données de puissance de la pompe et les pertes dans la conduite sont calculées et représentées sous la forme de courbes caractéristiques.

Des grandeurs caractéristiques des pompes sont déterminées à partir des valeurs de mesure.

En plus, HM 332 familiarise avec le comportement en service des pompes centrifuges et apprend à démarrer et arrêter correctement une telle installation.

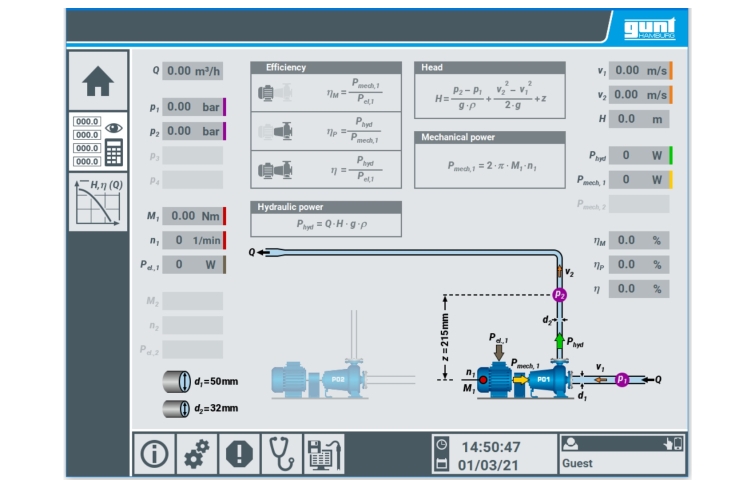

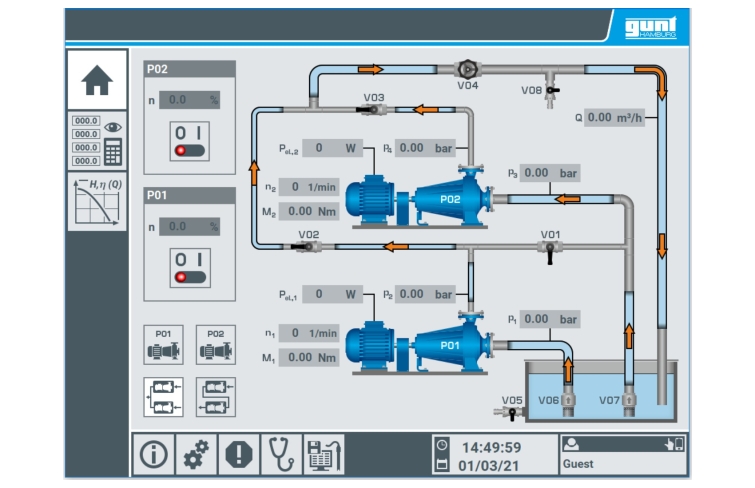

Le banc d´ essai est commandé et contrôlé par l´ API intégré avec écran tactile.

Grâce à un routeur intégré, le banc d´ essai peut être alternativement commandé et exploité par un dispositif terminal.

L´ interface utilisateur peut également être affichée sur 10 terminaux au maximum (\ldblquote screen mirroring\rdblquote ).

Via l´ API, les valeurs de mesure peuvent être enregistrées en interne.

L´ accès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.

Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Pompes centrifuges
Techniques > Mécanique des fluides > Machines productrices de travail > Pompes centrifuges

Poids: 400 Kg
