RT 453 Régulation et contrôle de pression (Réf. 080.45300)

Siemens SIMATIC S7-1200, écran tactile intégré, interface PC avec logiciel GUNT

La série d´ appareils RT 451- 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.

L´ utilisation de capteurs intelligents permet d´ expliquer les principes de base des applications de l´ Industrie 4.0.

Grâce à une électronique d´évaluation intégrée, les capteurs intelligents sont capables non seulement d´ acquérir des valeurs de mesure, mais aussi de traiter des signaux.

Outre les données de processus, l´échange de données de configuration, de diagnostic ou de statistiques est ainsi possible.

En pratique, cela accélère la transformation des lignes de production ou permet d´ assurer un entretien prédictif, par exemple.

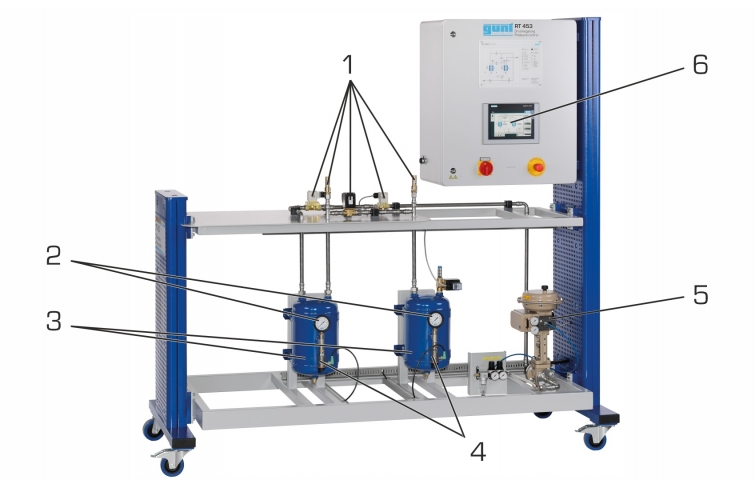

Le RT 453 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.

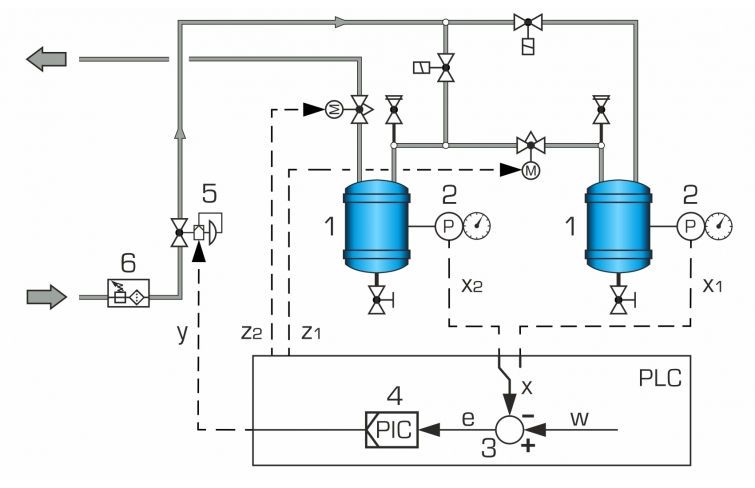

Deux réservoirs sous pression montés en série sont à disposition comme système réglé; ils sont reliés entre eux par une vanne motorisée.

La pression de l´ air est régulée dans un système réglé du 1er ordre (1 réservoir) ou du 2ème ordre (2 réservoirs connectés en série).

Chaque réservoir contient respectivement un capteur de pression intelligent qui sert d´élément de mesure.

La pression sert de grandeur réglée. Une vanne de régulation électropneumatique avec positionneur sert d´ actionneur; elle est montée dans la conduite d´ alimentation en air comprimé.

Des grandeurs perturbatrices définies peuvent être générées par des soupapes.

Les capteurs de pression intelligents disposent d´ une interface IO-Link pour le transfert sans interférences des valeurs de mesure et l´échange de données de configuration.

Le banc d´ essai est commandé et utilisé via l´ API intégré et l´écran tactile ou par le logiciel GUNT (PC externe requis).

Le comportement de régulation est affiché directement sous la forme de variation dans le temps.

Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.



Contenu didactique/essais

construction et fonctionnement d´ une régulation de pression

étude des propriétés des circuits de régulation ouverts et fermés

comportement de régulation avec

système réglé du 1er ordre

système réglé du 2ème ordre

étude de réponse à une perturbation et à la grandeur de référence

familiarisation avec les composants industriels de la technique de régulation:

API Siemens comme régulateur numérique,

capteurs de pression intelligents avec interface IO-Link comme élément de mesure,

vanne de régulation électropneumatique avec positionneur comme actionneur

familiarisation avec l´ IO-Link comme interface de communication pour les capteurs intelligents

norme standardisée, ouverte

transfert sans interférences des valeurs de mesure

échange de données de configuration

construction du système (dispositif IO-Link, maître IO-Link, API)



Contenu didactique / Essais
Les grandes lignes

régulation numérique de la pression via l´ API

écran tactile intégré ou PC avec logiciel GUNT comme HMI

logiciel GUNT compatible réseau avec acquisition de données pour Remote Learning

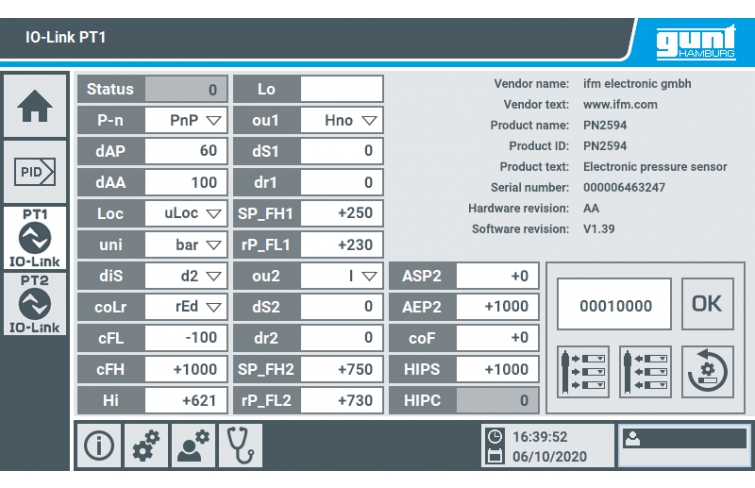

utilisation de capteurs intelligents, configuration via l´ API: modification, sauvegarde et transfert des paramètres pendant le fonctionnement



Caractéristiques techniques

2 réservoirs sous pression

volume: 10L chacun

pression max.: 10bar

API

type: Siemens SIMATIC S7-1200

modules: CPU compacte (8 DI, 6 DO, 2 AI), Signal Board (1 AO), module d´ entrée/sortie analogique (4 AI, 2 AO), maître IO-Link

2 capteurs de pression intelligents

principe de mesure: céramique capacitif

interface de communication: IO-Link

Vanne de régulation à commande pneumatique DN 15

valeur Kvs: 0,25

course nominale: 15mm



Plages de mesure

pression: 4x 0...10bar

degré d´ ouverture: 3x 0...100%



230V, 50Hz



Informations logistiques
Dimensions et poids

Lxlxh: 2030x790x1987mm

Poids: env. 203kg



Nécessaire pour le fonctionnement

raccord d´ air comprimé: 7...10bar

PC avec Windows recommandé



Poids: 205 Kg
