RT 455 Régulation et contrôle de PH (Réf. 080.45400)

Siemens SIMATIC S7-1200, écran tactile intégré, interface PC avec logiciel GUNT

La série d´ appareils RT 451 - 455 est entièrement constituée de composants industriels, offrant ainsi une introduction à la technique de régulation en lien étroit avec la pratique.

L´ utilisation de capteurs intelligents permet d´ expliquer les principes de base des applications de l´ Industrie 4.0.

Grâce à une électronique d´évaluation intégrée, les capteurs intelligents sont capables non seulement d´ acquérir des valeurs de mesure, mais aussi de traiter des signaux.

Outre les données de processus, l´échange de données de configuration, de diagnostic ou de statistiques est ainsi possible.

En pratique, cela accélère la transformation des lignes de production ou permet d´ assurer un entretien prédictif, par exemple.

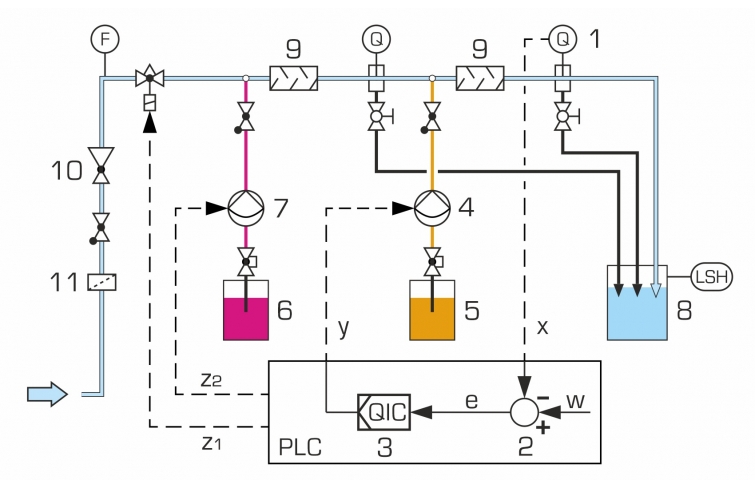

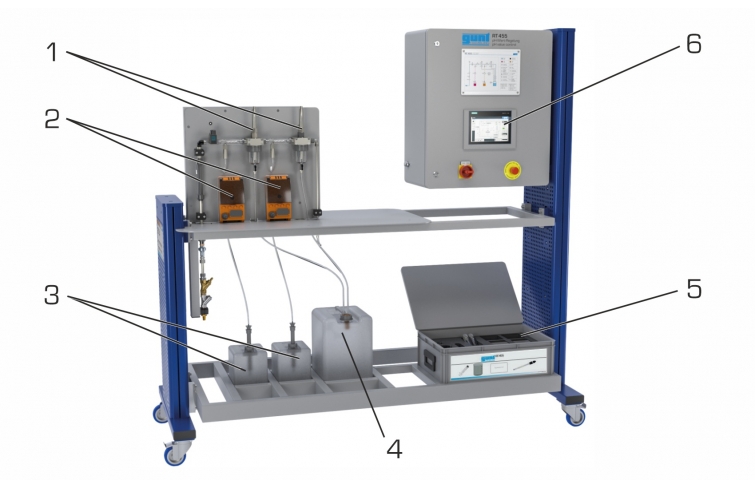

Le RT 455 possède tous les composants nécessaires à un circuit de régulation ouvert et fermé.

Une section de tuyau avec écoulement d´ eau comme fluide de base sert de système réglé.

L´élément de mesure est un capteur de pH intelligent qui enregistre le pH en tant que grandeur réglée à la sortie de la section de tuyau.

Pour permettre la génération de grandeurs perturbatrices, une pompe de dosage pour l´ ajout de base et une électrovanne continue se trouvent dans l´ entrée de la section de tuyau pour modifier débit massique.

Un deuxième capteur de pH intelligent affiche le pH après l´ ajout de la base.

Une pompe de dosage en aval sert d´ actionneur; elle ajoute de l´ acide pour la neutralisation.

Les mélangeurs statiques assurent un bon mélange de l´ eau et des solutions ajoutées.

La solution qui sort de la section de tuyau est recueillie dans un réservoir de produit.

Pour l´élimination, les accessoires pour la mesure manuelle du pH sont inclus dans la liste de livraison.

Le raccordement des capteurs intelligents est assuré par Modbus et permet également l´étalonnage des capteurs via l´ API et la transmission des paramètres.

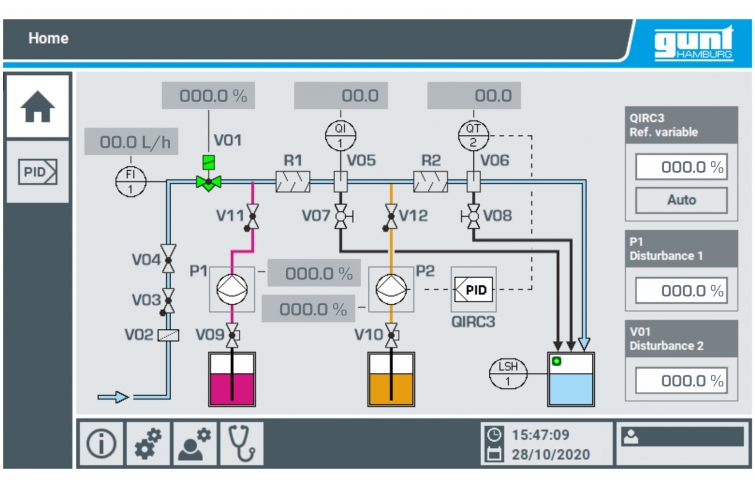

Le banc d´ essai est commandé et exploité via l´ API intégré et l´écran tactile ou par le logiciel GUNT (PC externe requis).

Le comportement de régulation est affiché directement sous la forme de variation dans le temps.

Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.



Contenu didactique/essais

- construction et fonctionnement d´ une régulation de pH

- étude des propriétés des circuits de régulation ouverts et fermés

- étude de réponse à une perturbation et à la grandeur de référence

- familiarisation avec les composants industriels de la technique de régulation:

API Siemens comme régulateur numérique,

capteur de pH intelligent comme élément de mesure,

pompe de dosage comme actionneur

- familiarisation avec Modbus pour la connexion de capteurs intelligents

standard ouvert

échange rapide des données

transmission supplémentaire des paramètres



Contenu didactique / Essais
Les grandes lignes

- régulation numérique du pH via l´ API

- écran tactile intégré ou PC avec logiciel GUNT comme HMI

- logiciel GUNT compatible réseau avec acquisition de données pour Remote Learning

- utilisation de capteurs intelligents: étalonnage des capteurs via l´ API, transmission en plus des paramètres



Caractéristiques techniques

Section de tuyau: acier inoxydable

API

- type: Siemens SIMATIC S7-1200

- modules: CPU compacte (8 DI, 6 DO, 2 AI), module de communication, 2 modules d´ entrée/sortie analogiques (2 AO)

2 capteurs de pH intelligents

- avec tige en verre et diaphragme en PTFE

- Pt1000 intégré

- interface: Modbus RS-485

Pompes de dosage

- débit de refoulement max.: resp. 2,3L/h

- hauteur de refoulement max.: resp. 160m

Réservoir de produit: 20L

Réservoirs de produits chimiques (HCl, NaOH): 2x 5L



Plages de mesure

- débit: 2...25L/h

- pH: 2x 0...12 (ponctuellement 14)



230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase



Informations logistiques
Dimensions et poids Liste de livraison.

Le raccordement des capteurs intelligents est assuré par Modbus et permet également l´étalonnage des capteurs via l´ API et la transmission des paramètres.

Le banc d´ essai est commandé et exploité via l´ API intégré et l´écran tactile ou par le logiciel GUNT (PC externe requis).

Le comportement de régulation est affiché directement sous la forme de variation dans le temps.

Le logiciel compatible réseau permet de suivre et d´évaluer les essais sur un nombre illimité de postes de travail via une connexion LAN/WLAN avec le réseau local.



Contenu didactique/essais

- construction et fonctionnement d´ une régulation de pH

- étude des propriétés des circuits de régulation ouverts et fermés

- étude de réponse à une perturbation et à la grandeur de référence

- familiarisation avec les composants industriels de la technique de régulation:

API Siemens comme régulateur numérique,

capteur de pH intelligent comme élément de mesure,

pompe de dosage comme actionneur

- familiarisation avec Modbus pour la connexion de capteurs intelligents

standard ouvert

échange rapide des données

transmission supplémentaire des paramètres



Les grandes lignes

- régulation numérique du pH via l´ API

- écran tactile intégré ou PC avec logiciel GUNT comme HMI

- logiciel GUNT compatible réseau avec acquisition de données pour Remote Learning

- utilisation de capteurs intelligents: étalonnage des capteurs via l´ API, transmission en plus des paramètres



Caractéristiques techniques

Section de tuyau: acier inoxydable

API

- type: Siemens SIMATIC S7-1200

- modules: CPU compacte (8 DI, 6 DO, 2 AI), module de communication, 2 modules d´ entrée/sortie analogiques (2 AO)

2 capteurs de pH intelligents

- avec tige en verre et diaphragme en PTFE

- Pt1000 intégré

- interface: Modbus RS-485

Pompes de dosage

- débit de refoulement max.: resp. 2,3L/h

- hauteur de refoulement max.: resp. 160m

Réservoir de produit: 20L

Réservoirs de produits chimiques (HCl, NaOH): 2x 5L



Plages de mesure

- débit: 2...25L/h

- pH: 2x 0...12 (ponctuellement 14)



230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase



Dimensions et poids Lxlxh: 2030x790x1987mm Poids: env. 259kg



Nécessaire pour le fonctionnement

raccord d´ eau, lessive de soude NaOH 45%, acide chlorhydrique HCl 30 %, techniquement pur

PC avec Windows recommandé



Liste de livraison

banc d´ essai, 1 logiciel GUNT, 1 jeu d´ accessoires, 1 documentation didactique



Poids: 260 Kg
