Ref: EWTHC793
NEXA Training HEL Pile à combustible H2 1200 W, 3x Hydrures, Convertisseur CC/CC, Batteries, IHM

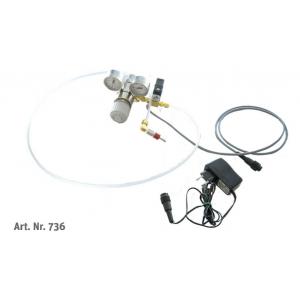

Charge électronique, Onduleur, PC, nécessite HC736 ou HC1302, ou HC812
Riched20 10.0.19041\viewkind4\uc1

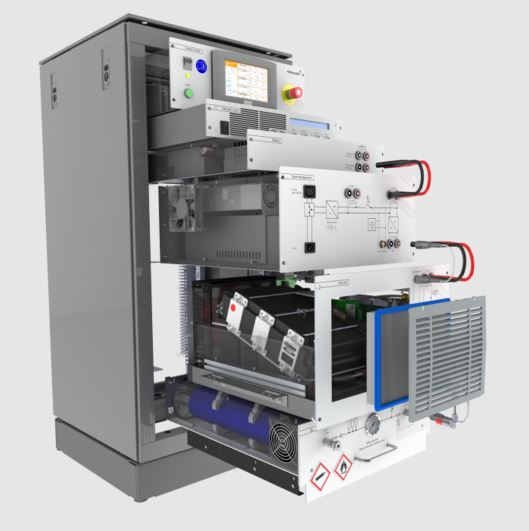

d\fs16\lang1036 Equipement complet comprenant:

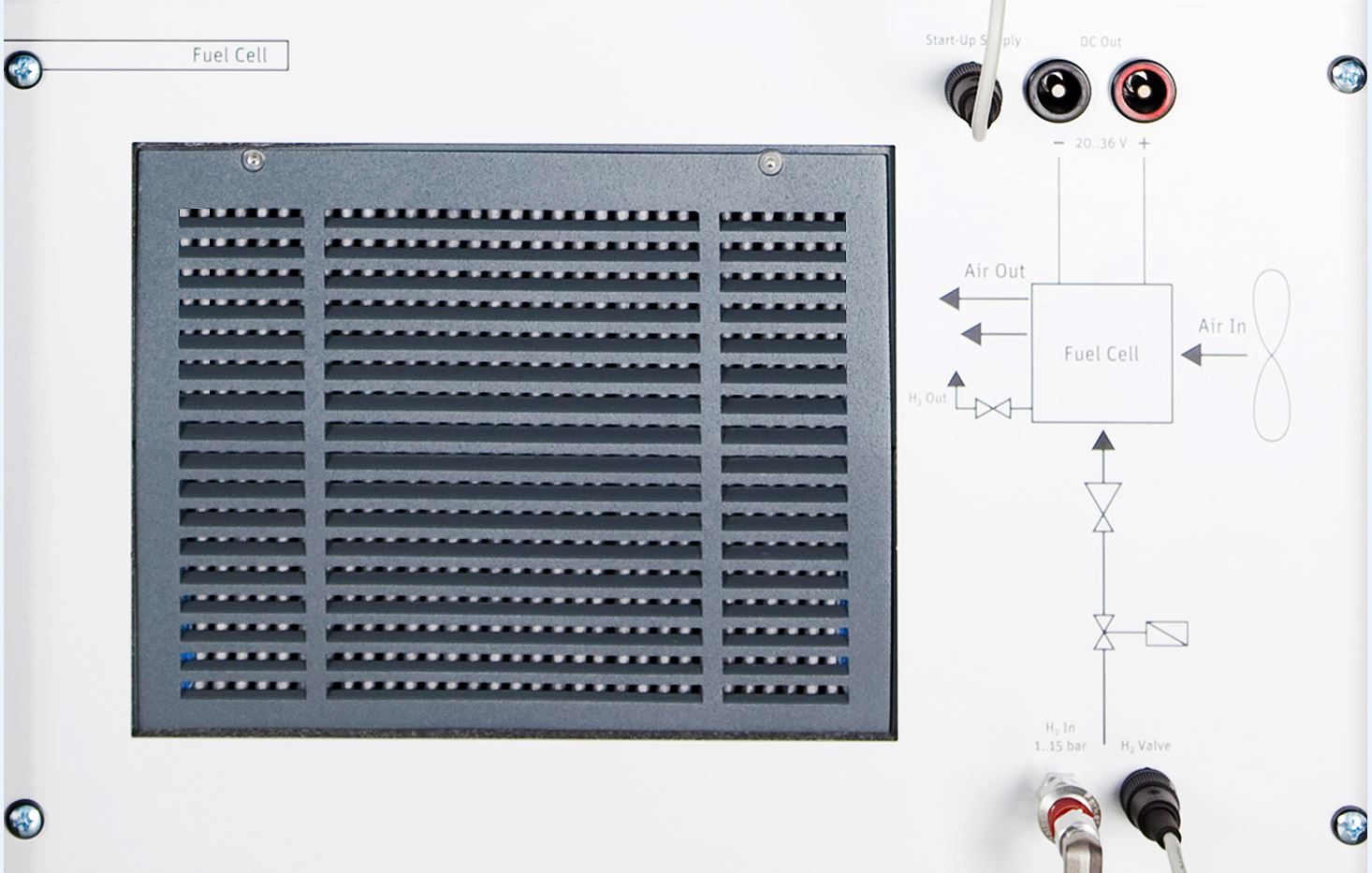

Pile à combustible 1,2 kW Nexa (FCgen 1020ACS)
- Puissance 1200 W entre 5....25 ºC
- Refroidissement par air, cathode ouverte
- Courant nominal: 60 A
- Tension de fonctionnement: 18...36V
- Consommation maximale H2 15 nl/min
- Température d'utilisation: 5...35 ºC
- Qualité hydrogène: 4.0 (99.99 % minimum)
- Pression entrée Hydrogène: 1...15 bars
- Capteur d´ hydrogène: 0,00 ... 1,00 % en vol de H2

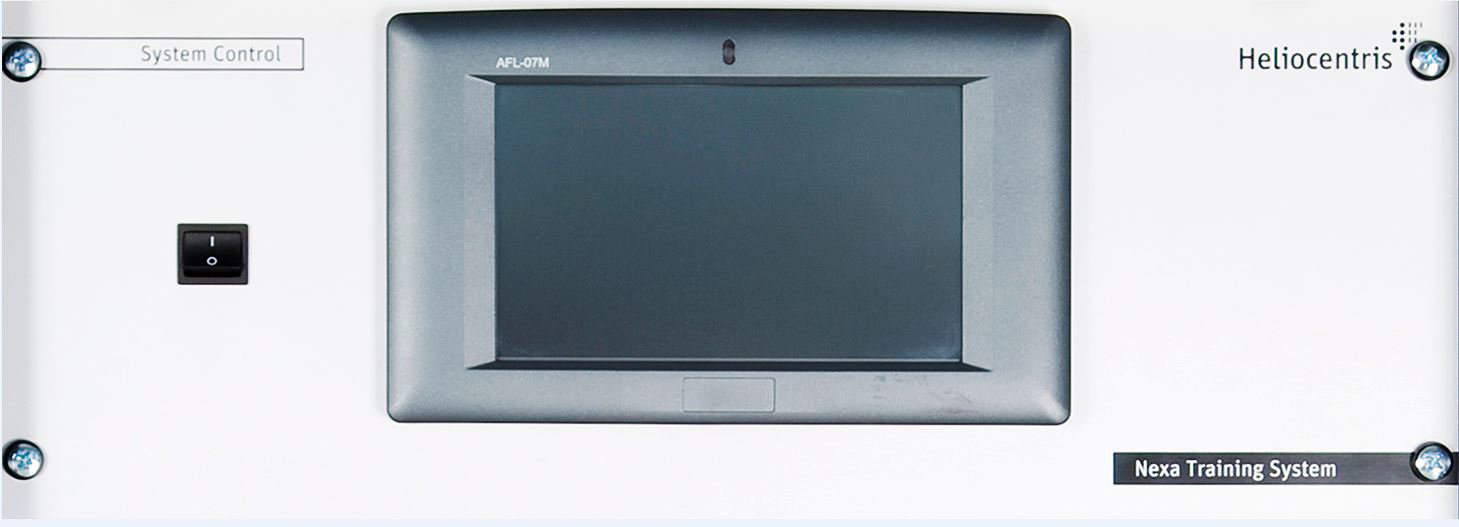

- Ecran tactile de commande en face avant (IHM)
- Rack 19 avec roulettes
Débitmètre d´ hydrogène
- Plage de mesure: 0,83 ... 25 nl/min, précision +/-1.5% de la valeur finale
PC et logiciels
- Ordinateur tout en un avec clavier et souris

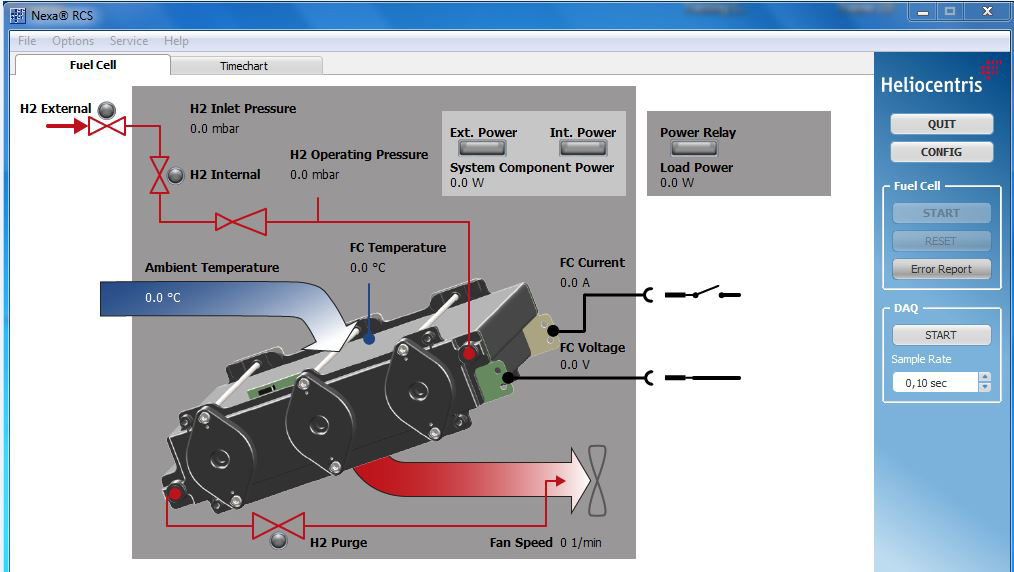

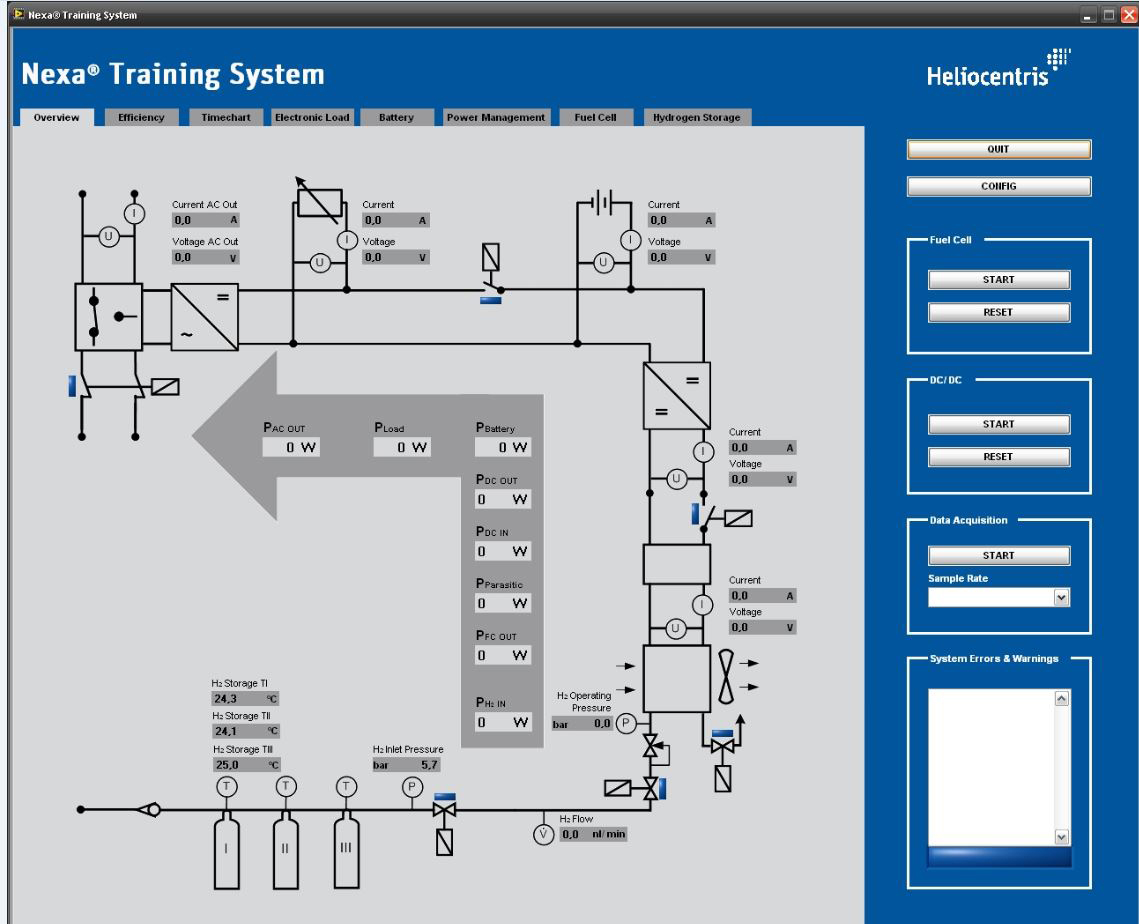

- Logiciel d´ acquisition pour PC pré-installés
- Communication par port Ethernet

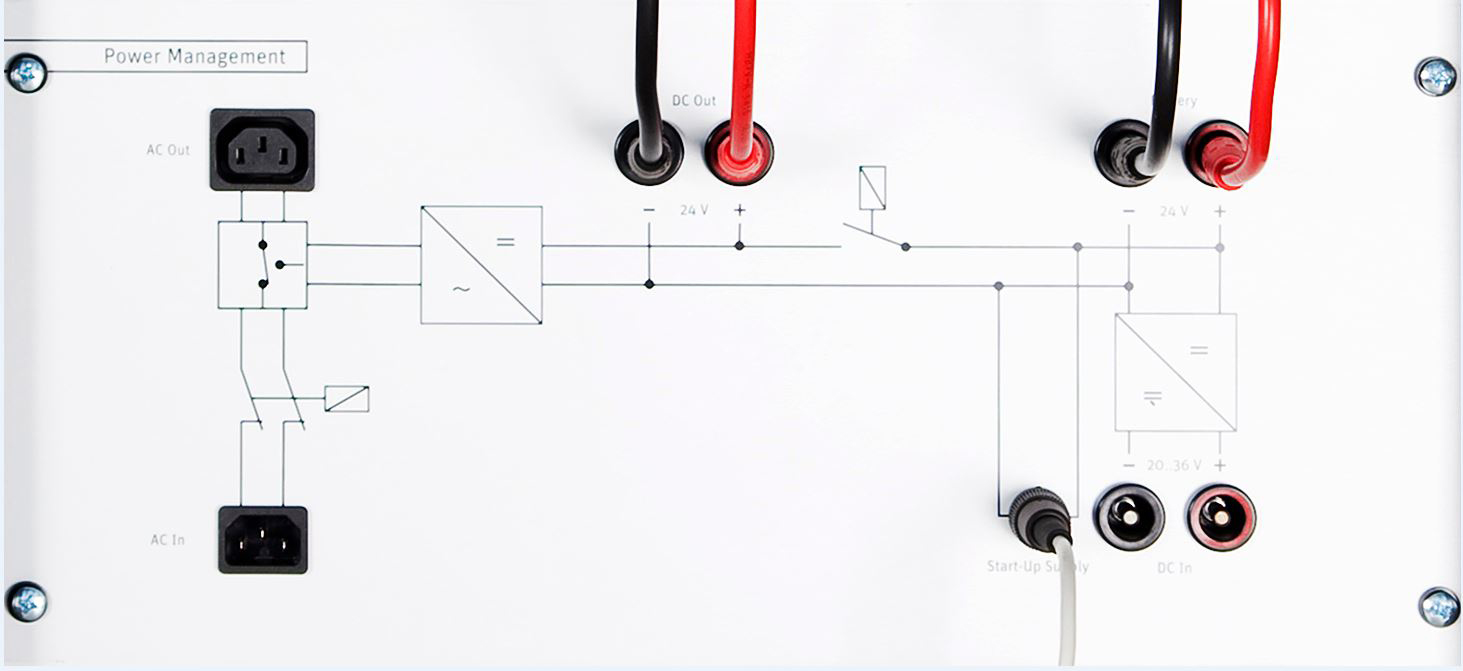

Module de contrôle CC/CC:
- Tension nominale de sortie: 24 V CC
- Tension de sortie: 21...30 V CC
- Intensité de sortie nominale: 55 A CC
- Courant d'entrée max: 60 A CC
- Puissance de sortie: 1 500 W
- Plage tension d´ entrée max: 18...36 V CC
- Tension entrée max: 45 V CC
- Rendement: > 96%
Onduleur 1500 W CA (2 000 W maxi):
- Tension d'entrée: 21...30 V CC
- Tension de sortie: 230 V CA 50 Hz
- Forme du signal: pur sinus
- Rendement: 93 %

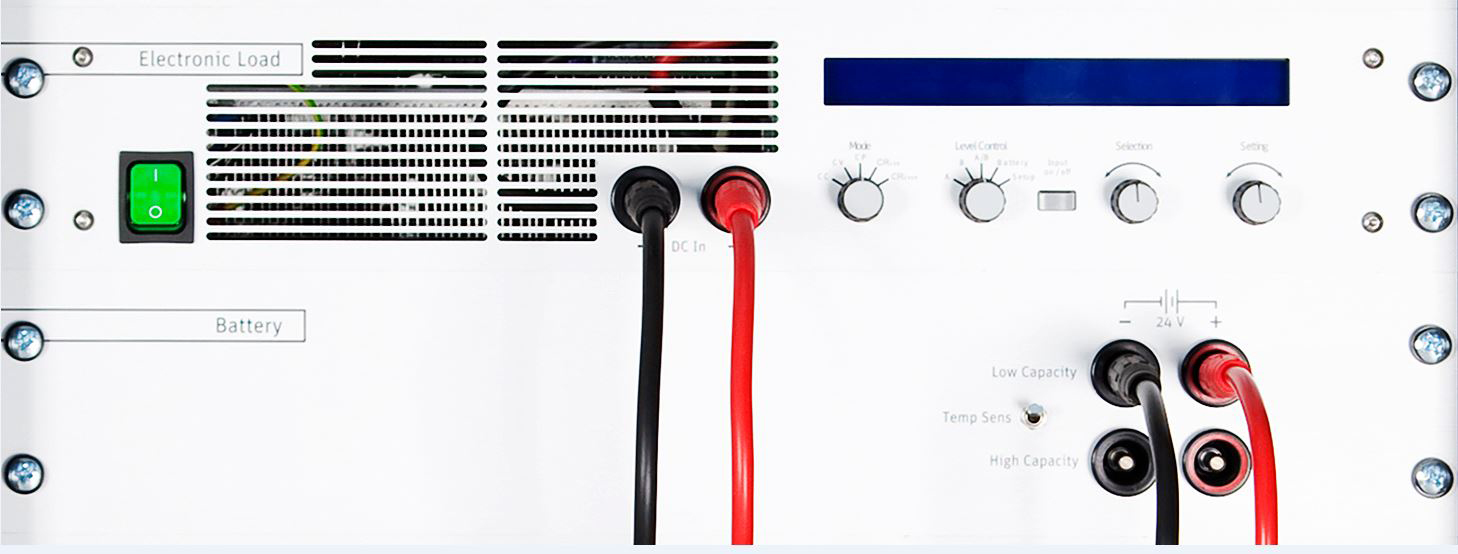

Charge électronique:
- Puissance permanente max.: 1 200 W
- Tension de charge continue: 1...80 V CC
- Intensité de charge continue: 1...85 A CC
- Résistance de charge: 0.08...30 Ohm
- Raccordement réseau: 230 V
- Communication: USB

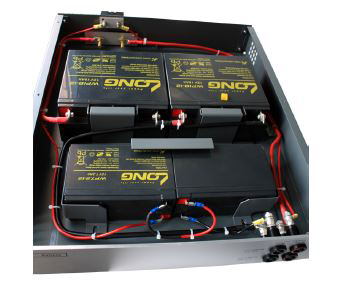

Pack de batteries:
- Jeu de batteries 1: Faible capacité 24 V (2 x 12 V), 7.2 Ah
- Jeu de batteries 2: haute capacité 24 V (2 x 12 V), 18 Ah
- Éléments de sécurité: fusible 30 A, 80 A, 2 x capteurs de température

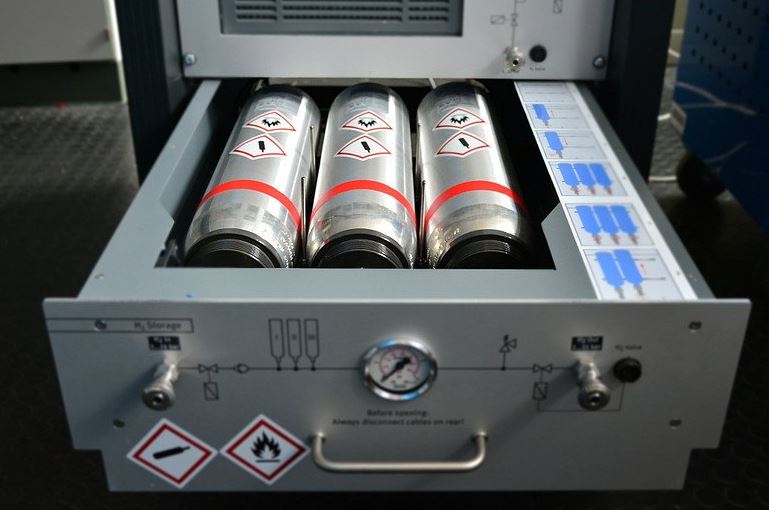

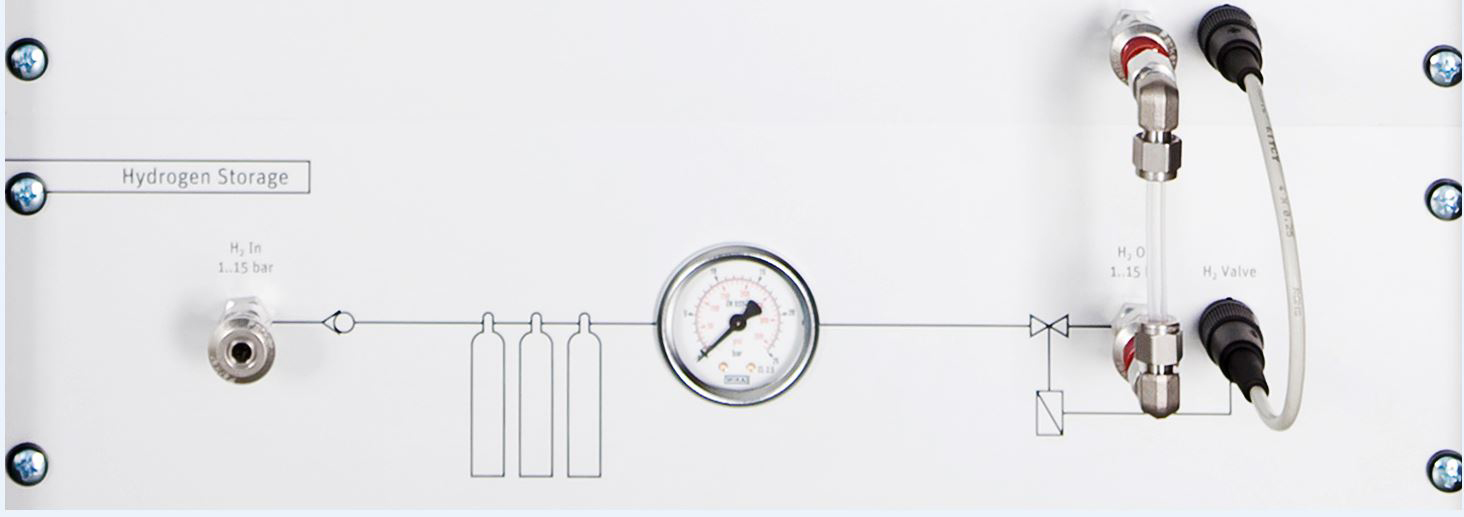

- Module stockage Hydrogène:
- Pression de charge de H2 en entrée max: 14 Bars
- Sortie hydrogène: 0...14 bars en fonction du niveau de remplissage
- Manomètre H2: 0...25 bars
- Capacité de stockage: 3x600 Nl (15 bars, 20 ºC) avec réservoirs d'hydrure métallique
- Puissance de décharge (continue, à température ambiante): 16.5 Nl/min max
- Pression de charge: 10...17 bars
- Éléments de sécurité: 3x 3 x capteurs de température, Soupape de surpression, électrovanne
Dimensions (l x h x p): 520 x 1 330 x 600
Poids env.: 200 kg
Raccordement réseau: 230 V (50 Hz), 115 V (60 Hz)
d\fs16\lang1036 Equipement complet comprenant:
Pile à combustible 1,2 kW Nexa (FCgen 1020ACS)
- Puissance 1200 W entre 5....25 ºC
- Refroidissement par air, cathode ouverte
- Courant nominal: 60 A
- Tension de fonctionnement: 18...36V
- Consommation maximale H2 15 nl/min
- Température d'utilisation: 5...35 ºC
- Qualité hydrogène: 4.0 (99.99 % minimum)
- Pression entrée Hydrogène: 1...15 bars
- Capteur d´ hydrogène: 0,00 ... 1,00 % en vol de H2
- Ecran tactile de commande en face avant (IHM)
- Rack 19 avec roulettes
Débitmètre d´ hydrogène
- Plage de mesure: 0,83 ... 25 nl/min, précision +/-1.5% de la valeur finale
PC et logiciels
- Ordinateur tout en un avec clavier et souris
- Logiciel d´ acquisition pour PC pré-installés
- Communication par port Ethernet
Module de contrôle CC/CC:
- Tension nominale de sortie: 24 V CC
- Tension de sortie: 21...30 V CC
- Intensité de sortie nominale: 55 A CC
- Courant d'entrée max: 60 A CC
- Puissance de sortie: 1 500 W
- Plage tension d´ entrée max: 18...36 V CC
- Tension entrée max: 45 V CC
- Rendement: > 96%
Onduleur 1500 W CA (2 000 W maxi):
- Tension d'entrée: 21...30 V CC
- Tension de sortie: 230 V CA 50 Hz
- Forme du signal: pur sinus
- Rendement: 93 %
Charge électronique:
- Puissance permanente max.: 1 200 W
- Tension de charge continue: 1...80 V CC
- Intensité de charge continue: 1...85 A CC
- Résistance de charge: 0.08...30 Ohm
- Raccordement réseau: 230 V
- Communication: USB
Pack de batteries:
- Jeu de batteries 1: Faible capacité 24 V (2 x 12 V), 7.2 Ah
- Jeu de batteries 2: haute capacité 24 V (2 x 12 V), 18 Ah
- Éléments de sécurité: fusible 30 A, 80 A, 2 x capteurs de température
- Module stockage Hydrogène:
- Pression de charge de H2 en entrée max: 14 Bars
- Sortie hydrogène: 0...14 bars en fonction du niveau de remplissage
- Manomètre H2: 0...25 bars
- Capacité de stockage: 3x600 Nl (15 bars, 20 ºC) avec réservoirs d'hydrure métallique
- Puissance de décharge (continue, à température ambiante): 16.5 Nl/min max
- Pression de charge: 10...17 bars
- Éléments de sécurité: 3x 3 x capteurs de température, Soupape de surpression, électrovanne
Dimensions (l x h x p): 520 x 1 330 x 600
Poids env.: 200 kg
Raccordement réseau: 230 V (50 Hz), 115 V (60 Hz)
Poids: 200 Kg Delai de livraison estimé : 10 semaines
