Ref: EWTIDHybrid-H
Banc Hydraulique Electrohydraulique - Industrie 4.0: Module 1
Equipement modulaire et évolutif avec des composants industriels, en option: Proportionelle, servo
Msftedit 5.41.21.2510;\viewkind4\uc1
d\lang1036\fs16 Equipement hydraulique électrohydraulique comprenant :
d\sa200\sl276\slmult11 1x H-050-VW Banc hydraulique sur 4 roulettes (2x avec frein) 1600x750x1800 mm avec:
Groupe hydraulique avec réservoir 30l
Pompe P = 1,1 KW, Q = 2 x 5,5 l / min, p = 60 bar, moteur électrique: 400 V, 915 U / min, filtre, monomètre
Prise 400 V / 16 A CEE avec câble 5 m
Cuve collectrice pour poser les composants
Module d'affichage pour la vitesse et le débit volumique (numérique et analogique)

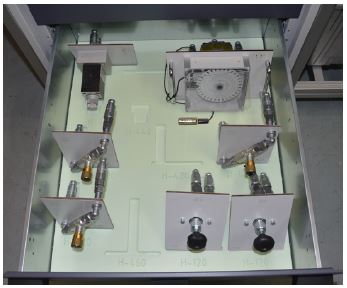

Bloc 4 tiroirs pour le rangement des composants hydraulique, charge admissible 100 kg par tiroir
Cadre ALU à 4 étages
Alimentation 24 VCC, 10 A
Réservoir 2.5l gradué pour mesure de débit avec trop-plein et vanne d'arrêt
3x Raccordement hydraulique : 2x connexions P et 1x T
Armoire électrique de commande (moteur ON / OFF, pression ON / OFF, alimentation ON/OFF),
Interrupteur à clé, protection moteur pompe, Arrêt d´ urgence, 5x douilles 4 mm pour sortie triphas
Châssis en en profilé aluminium 30x30, 30x50 et 30x60
d\li3\sa200\sl276\slmult1 2 1x H-040 Chariot d'équipement avec support de tuyau et support pour composants supplémentaires
(Hydraulique proportionnelle et servo-hydraulique)
3 1x H-540 Accumulateur hydraulique à membrane, 0,5 avec dispositif de sécurité de l'accumulateur
4 1x H-150 Manomètres, 3 pièces, 3 x 100 bar, classe 1.6

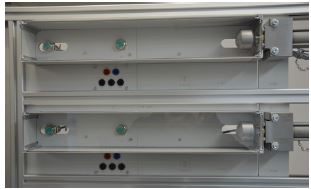

5 2x H-390 Vérin hydraulique double effet, 25/18 - 400mm, avec cames de commutation pour capteurs
avec couvercle de sécurité (plexiglas d'en haut),
connexion hydraulique et mini connexion de mesure des deux côtés
6 1x H-480 Moteur hydraulique (12 qcm / tr) avec capteur intégré pour l'affichage de la vitesse
7 2x HE-383 Plaque avec 3 capteurs inductifs pour les positions " Fin de course " et position médiane
8 4x H-065 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 800 mm
9 8x H-060 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1100 mm
10 8x H-063 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1500 mm
11 4x H-080 Répartiteur 3x raccords hydraulique, 1 x mini-raccord de mesure
12 6x H-067 Mini flexible de mesure
13 1x H-160 Vanne d'arrêt
14 4x H-300 Clapet anti-retour, pression d'ouverture 0,5 bar
15 2x H-320 Clapet anti-retour, déverrouilla blé hydrauliquement
16 2x H-120 Vanne de surpression, à action directe
17 4x H-420 Vanne de régulation de débit unidirectionnelle, réglable
18 2x H-440 Vanne de régulation de débit 2 voies
19 1x H-460 Détendeur 3 voies
20 1 x HE-600 Pressostat, convertisseur p-E, réglable, 1 contact inverseur jusqu'à 5 A
21 1x HE-620 Pressostat électronique

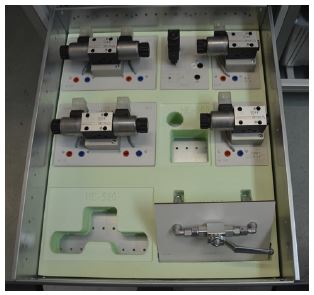

22 2x HE-230 Electrovanne 4/2 voies, position de commutation croisée et parallèle, 24 VDC
23 1x HE-500 Electrovanne 4/3 voies, NF, 24 VDC
24 1x HE-510 Electrovanne 4/3 voies, circulation, 24 VDC
25 1x HE-520 Electrovanne 4/3 voies, A, B, T connectée en position médiane, 24 VDC\line\line
d\lang1036\fs16 Equipement hydraulique électrohydraulique comprenant :
d\sa200\sl276\slmult11 1x H-050-VW Banc hydraulique sur 4 roulettes (2x avec frein) 1600x750x1800 mm avec:
Groupe hydraulique avec réservoir 30l
Pompe P = 1,1 KW, Q = 2 x 5,5 l / min, p = 60 bar, moteur électrique: 400 V, 915 U / min, filtre, monomètre
Prise 400 V / 16 A CEE avec câble 5 m
Cuve collectrice pour poser les composants
Module d'affichage pour la vitesse et le débit volumique (numérique et analogique)
Bloc 4 tiroirs pour le rangement des composants hydraulique, charge admissible 100 kg par tiroir
Cadre ALU à 4 étages
Alimentation 24 VCC, 10 A
Réservoir 2.5l gradué pour mesure de débit avec trop-plein et vanne d'arrêt
3x Raccordement hydraulique : 2x connexions P et 1x T
Armoire électrique de commande (moteur ON / OFF, pression ON / OFF, alimentation ON/OFF),
Interrupteur à clé, protection moteur pompe, Arrêt d´ urgence, 5x douilles 4 mm pour sortie triphas
Châssis en en profilé aluminium 30x30, 30x50 et 30x60
d\li3\sa200\sl276\slmult1 2 1x H-040 Chariot d'équipement avec support de tuyau et support pour composants supplémentaires
(Hydraulique proportionnelle et servo-hydraulique)
3 1x H-540 Accumulateur hydraulique à membrane, 0,5 avec dispositif de sécurité de l'accumulateur
4 1x H-150 Manomètres, 3 pièces, 3 x 100 bar, classe 1.6
5 2x H-390 Vérin hydraulique double effet, 25/18 - 400mm, avec cames de commutation pour capteurs
avec couvercle de sécurité (plexiglas d'en haut),
connexion hydraulique et mini connexion de mesure des deux côtés
6 1x H-480 Moteur hydraulique (12 qcm / tr) avec capteur intégré pour l'affichage de la vitesse
7 2x HE-383 Plaque avec 3 capteurs inductifs pour les positions " Fin de course " et position médiane
8 4x H-065 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 800 mm
9 8x H-060 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1100 mm
10 8x H-063 Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1500 mm
11 4x H-080 Répartiteur 3x raccords hydraulique, 1 x mini-raccord de mesure
12 6x H-067 Mini flexible de mesure
13 1x H-160 Vanne d'arrêt
14 4x H-300 Clapet anti-retour, pression d'ouverture 0,5 bar
15 2x H-320 Clapet anti-retour, déverrouilla blé hydrauliquement
16 2x H-120 Vanne de surpression, à action directe
17 4x H-420 Vanne de régulation de débit unidirectionnelle, réglable
18 2x H-440 Vanne de régulation de débit 2 voies
19 1x H-460 Détendeur 3 voies
20 1 x HE-600 Pressostat, convertisseur p-E, réglable, 1 contact inverseur jusqu'à 5 A
21 1x HE-620 Pressostat électronique
22 2x HE-230 Electrovanne 4/2 voies, position de commutation croisée et parallèle, 24 VDC
23 1x HE-500 Electrovanne 4/3 voies, NF, 24 VDC
24 1x HE-510 Electrovanne 4/3 voies, circulation, 24 VDC
25 1x HE-520 Electrovanne 4/3 voies, A, B, T connectée en position médiane, 24 VDC\line\line
Poids: 180 Kg
