Ref: EWTIDHybrid-indus4.0-1
Banc industriel hybride Industrie 4.0 avec Hydraulique, Pneumatique, Electrotechnique, API
Equipement modulaire et évolutif avec des composants industriels
Dans l´ industrie, des connaissances pluridisciplinaires sont de plus en plus nécessaires
Ce banc permet de couvrir 4 domaines techniques :
1. Hydraulique, électrohydraulique, hydraulique proportionnelle, l´ asservissement de position avec régulateur PID
2. Pneumatique, électropneumatique, capteurs en pneumatique
3. Automate programmable API
4. Electrotechnique (commandes, protection , câblage d´ un moteur aysnchrone)

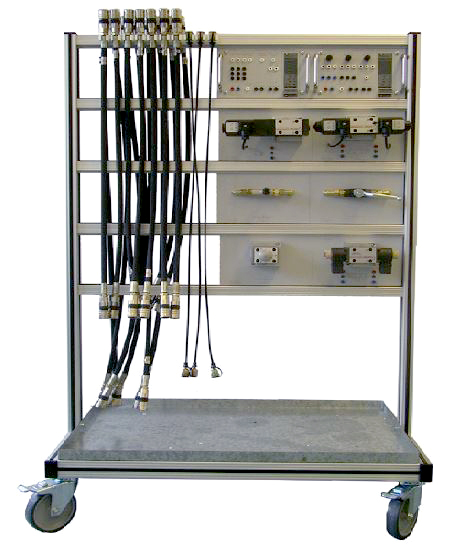

EWTIDHybrid-H Equipement hydraulique comprenant :
1x Banc hydraulique sur 4 roulettes (2x avec frein) 1600x750x1800 mm avec \f2 Groupe hydraulique avec r\f3éservoir 30l .
1x Chariot d'équipement avec support de tuyau et support pour composants supplémentaires Hydraulique proportionnelle et servo-hydraulique)
1x Accumulateur hydraulique à membrane, 0,5 avec dispositif de sécurité de l'accumulateur
1x Manomètres, 3 pièces, 3 x 100 bar, classe 1.6

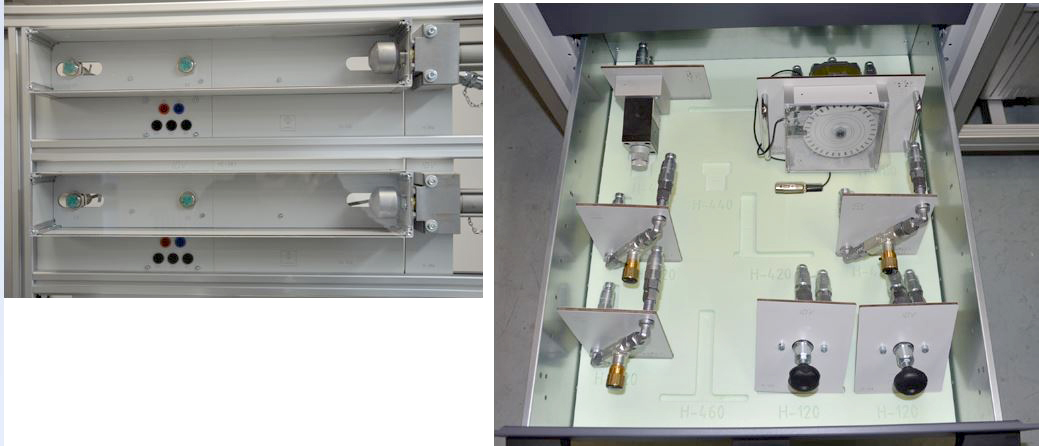

2x Vérin hydraulique double effet, 25/18 - 400mm, avec cames de commutation pour capteurs avec couvercle de sécurité (plexiglas d'en haut), Connexion hydraulique et mini connexion de mesure des deux côtés
1x Moteur hydraulique (12 qcm / tr) avec capteur intégré pour l'affichage de la vitesse
2x Plaque avec 3 capteurs inductifs pour les positions " Fin de course " et position médiane
4x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 800 mm
8x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1100 mm
8x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1500 mm
4x Répartiteur 3x raccords hydraulique, 1 x mini-raccord de mesure
6x Mini flexible de mesure
1x Vanne d'arrêt
4x Clapet anti-retour, pression d'ouverture 0,5 bar
2x Clapet anti-retour, déverrouilla blé hydrauliquement
2x Vanne de surpression, à action directe
4x Vanne de régulation de débit unidirectionnelle, réglable
2x Vanne de régulation de débit 2 voies
1x Détendeur 3 voies
1x Pressostat, convertisseur p-E, réglable, 1 contact inverseur jusqu'à 5 A
1x Pressostat électronique

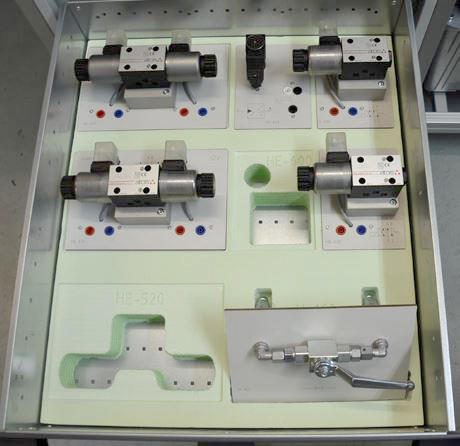

2x Electrovanne 4/2 voies, position de commutation croisée et parallèle, 24 VDC
1x Electrovanne 4/3 voies, NF, 24 VDC
1x Electrovanne 4/3 voies, circulation, 24 VDC
1x Electrovanne 4/3 voies, A, B, T connectée en position médiane, 24 VDC

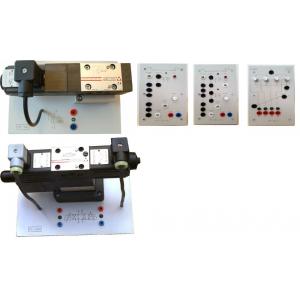

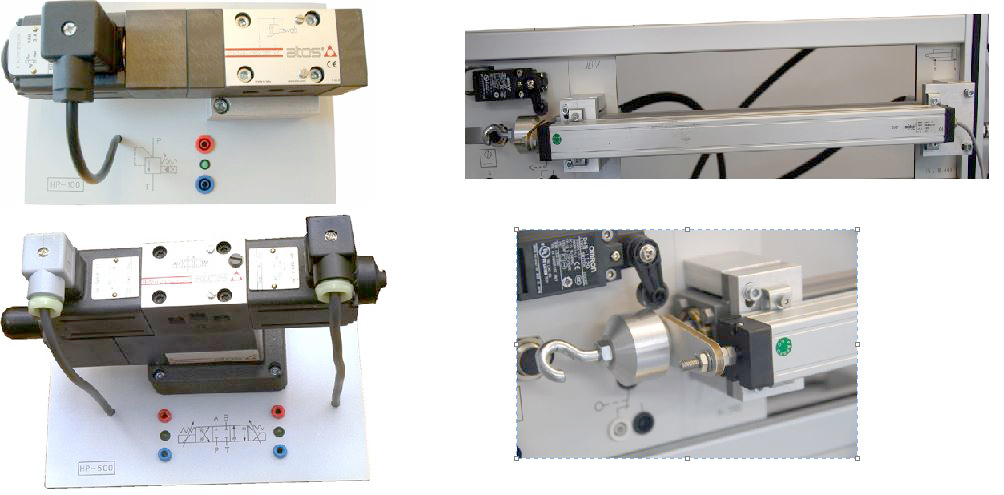

EWTIDH-005 Equipement Hydraulique proportionnelle comprenant:
1x Limiteur de pression proportionnel
1x Amplificateur, 1 canal, pour HP-100
1x Electrovanne proportionnelle 4/3 voies
1x Amplificateur, 2 canaux, pour HP-500
1x Carte de consigne avec 4 potentiomètres et 4 relais d'appel associés

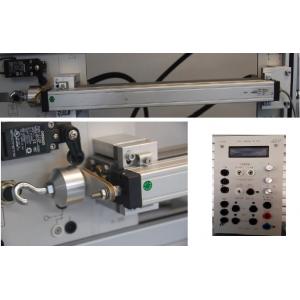

EWTIDH-006 Equipement pour Servo-hydraulique proportionnel comprenant:
1x Système de mesure de position pour vérins hydrauliques H-390, course 400 mm, Lors de l'utilisation du vérin, le couvercle en plexiglas doit être retiré!
1x Régulateur PID pour contrôler la position du cylindre

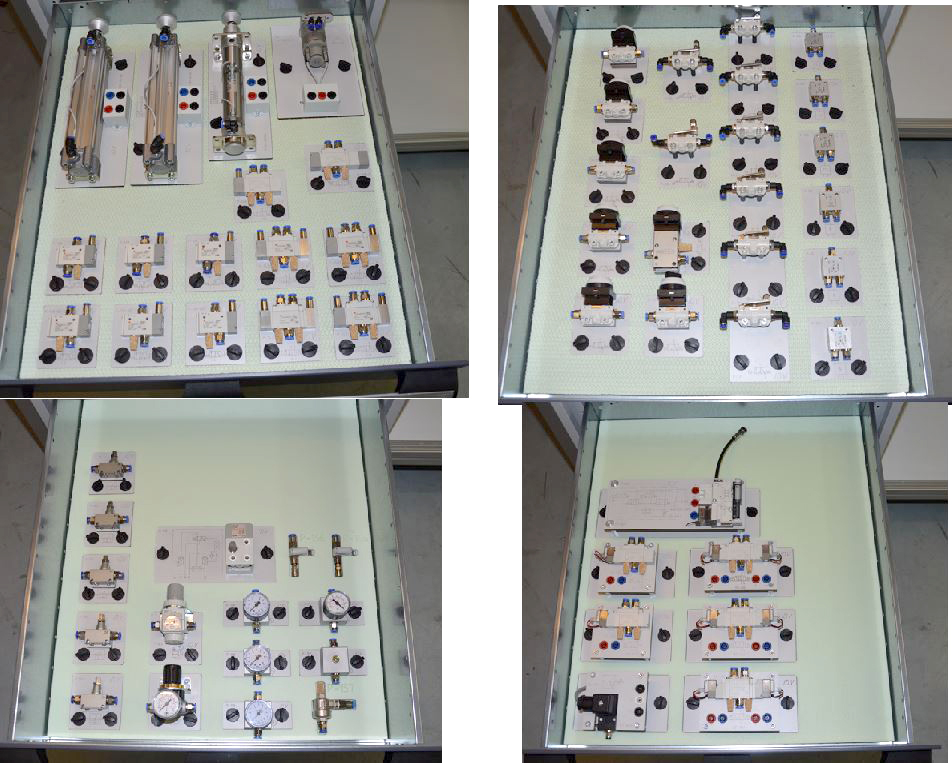

EWTIDHybrid-P Equipement pneumatique comprenant:
1x Banc Pneumatique sur 4 roulettes (2x avec frein) en profilé d'aluminium 1300x750x1800 mm
1x Groupe de conditionnement d'air, réglable de 0,5...10 bar avec filtre, manomètre, séparateur d'eau, Régulateur de pression, arrêt manuel et électrique (24 VDC)
1x Répartiteur, 1x entrée AD 10, 6x sorties AD 6 et 2x sorties AD4 avec raccord rapide étanche
2x Vérins, double effet, D = 32, course = 150 mm avec réglable amortisseur de fin de course, capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
1x Vérin, simple effet, D = 32, course = 80 mm, pistons magnétiques, capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
1x Vérin rotatif, angle de pivotement jusqu'à 270 º, avec réglable amortisseur de fin de course, 2x capteurs magnétiques
3x Manomètre enfichable, 0...10 bars
1x Manomètre enfichable, -1... 0 bar
5x Distributeur bouton-poussoir 3/2 (NC), à action directe
1x Distributeur bouton-poussoir 3/2 (NO), action indirecte
1x Sélecteur 3/2 voies, (dw)
6x Distributeur à levier à 3/2 voies (NC), (dw)
2x Distributeur à came 3/2 voies (NC), (dw)
3x Distributeur 3/2 voies, actionné par air comprimé (NC) à rappel par ressort
3x Distributeur 3/2 voies, actionnée par air comprimé (N0) à réarmement par ressort
4x Distributeur 5/2 voies, air comprimé actionné des deux côtés avec piston différentiel
1x Distributeur 5/2 voies, air comprimé actionné d'un côté
1x Distributeur temporisateur , 0,5 à 20 s
1x Distributeur 5/3 voies, air comprimé actionné des deux côtés, purgé en position médiane
1x Purgeur rapide avec raccord enfichable et manchon de libération
5x Vanne d'étranglement avec clapet anti retour, réglable, sur plaque pour profilé aluminium
2x Clapet anti-retour déverrouillable avec connecteur et manchon de déverrouillage
1x Vanne de coupure 3/2 voies, réglable
1x Vanne de régulation de pression, réglable de 0,5 à 10 bar
3x Sélecteur de circuit (AND), sur plaque pour profilé aluminium
3x Sélecteur de circuit (OR), sur plaque pour profilé aluminium
1x Bloc de commande bimanuelle
1x Buse d'aspiration, éjecteur, avec impulsion d'éjection, électrique
1x Affichage optique, fonctionnant à l'air comprimé
1x Flexible 50m 4/2
1x Flexible 50m 6/4
5x Connecteur en T 4/2
5x Connecteur en T 6/4
EWTIDHybrid-EP Equipement Electropneumatique comprenant:
1x Panneau d'entrée de signal, 1 interrupteur de commande, 3 interrupteurs à bouton-poussoir, 1 contact inverseur
1x Interrupteur d'arrêt d'urgence, 1 contact NF / 1 contact NO
2x Module relais, 3 relais avec 4 contacts inverseurs
1x Module relais temporisé, démarrage et arrêt différés, 1 inverseur, 4 fonctions supplémentaires
3x Electrovanne 5/2 voies, bistable, commande manuelle, LED
2x Electrovanne 5/2 voies, monostable, commande manuelle, LED
4x Capteur, magnétique pour vérin CP, 3 fils
2x Capteur , magnétique pour vérin cylindrique, 3 fils
3x Kit de couplage pour deux capteurs magnétiques (EP-402) pour montage sur le vérin (EP-300)
1x Bloc de distributeur avec contrôleur Profinet comprenant:
1x Pressostat / convertisseur p-E, pression réglable de 0,5 à 10 bar
1x Capteur de pression électronique
1x Capteur électronique de débit volumique
1x Régulateur de pression proportionnel
1x Carte de consigne
1x Jeu de câbles

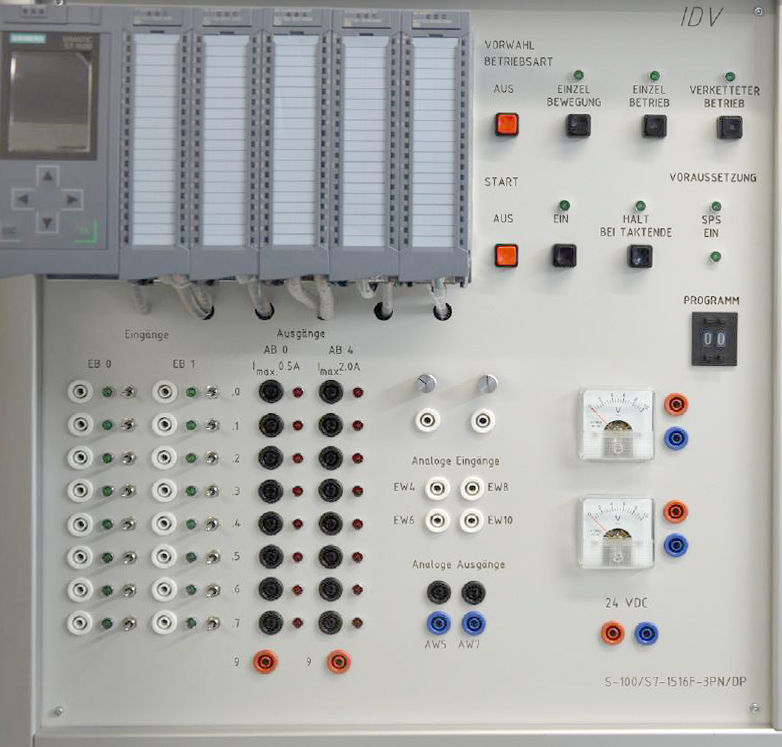

EWTIDHybrid-SPS Equipment API S7-1500 (CPU 1512C PN)

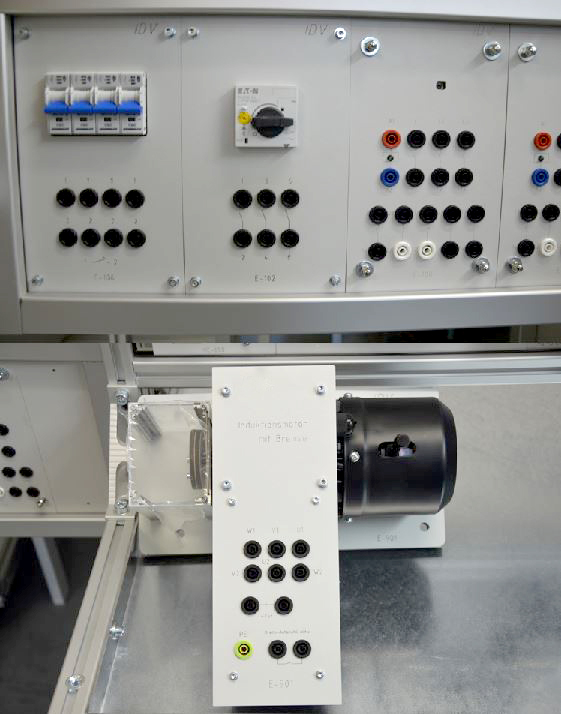

EWTIDHybrid-Elecktro Equipement d´électrotechnique, Commande d´ un moteur asynchrone comprenant:
1x Disjoncteur
Ce banc permet de couvrir 4 domaines techniques :
1. Hydraulique, électrohydraulique, hydraulique proportionnelle, l´ asservissement de position avec régulateur PID
2. Pneumatique, électropneumatique, capteurs en pneumatique
3. Automate programmable API
4. Electrotechnique (commandes, protection , câblage d´ un moteur aysnchrone)
EWTIDHybrid-H Equipement hydraulique comprenant :
1x Banc hydraulique sur 4 roulettes (2x avec frein) 1600x750x1800 mm avec \f2 Groupe hydraulique avec r\f3éservoir 30l .
1x Chariot d'équipement avec support de tuyau et support pour composants supplémentaires Hydraulique proportionnelle et servo-hydraulique)
1x Accumulateur hydraulique à membrane, 0,5 avec dispositif de sécurité de l'accumulateur
1x Manomètres, 3 pièces, 3 x 100 bar, classe 1.6
2x Vérin hydraulique double effet, 25/18 - 400mm, avec cames de commutation pour capteurs avec couvercle de sécurité (plexiglas d'en haut), Connexion hydraulique et mini connexion de mesure des deux côtés
1x Moteur hydraulique (12 qcm / tr) avec capteur intégré pour l'affichage de la vitesse
2x Plaque avec 3 capteurs inductifs pour les positions " Fin de course " et position médiane
4x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 800 mm
8x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1100 mm
8x Flexible hydraulique avec 2 raccords de sécurité, 1/4 ", 1500 mm
4x Répartiteur 3x raccords hydraulique, 1 x mini-raccord de mesure
6x Mini flexible de mesure
1x Vanne d'arrêt
4x Clapet anti-retour, pression d'ouverture 0,5 bar
2x Clapet anti-retour, déverrouilla blé hydrauliquement
2x Vanne de surpression, à action directe
4x Vanne de régulation de débit unidirectionnelle, réglable
2x Vanne de régulation de débit 2 voies
1x Détendeur 3 voies
1x Pressostat, convertisseur p-E, réglable, 1 contact inverseur jusqu'à 5 A
1x Pressostat électronique
2x Electrovanne 4/2 voies, position de commutation croisée et parallèle, 24 VDC
1x Electrovanne 4/3 voies, NF, 24 VDC
1x Electrovanne 4/3 voies, circulation, 24 VDC
1x Electrovanne 4/3 voies, A, B, T connectée en position médiane, 24 VDC
EWTIDH-005 Equipement Hydraulique proportionnelle comprenant:
1x Limiteur de pression proportionnel
1x Amplificateur, 1 canal, pour HP-100
1x Electrovanne proportionnelle 4/3 voies
1x Amplificateur, 2 canaux, pour HP-500
1x Carte de consigne avec 4 potentiomètres et 4 relais d'appel associés
EWTIDH-006 Equipement pour Servo-hydraulique proportionnel comprenant:
1x Système de mesure de position pour vérins hydrauliques H-390, course 400 mm, Lors de l'utilisation du vérin, le couvercle en plexiglas doit être retiré!
1x Régulateur PID pour contrôler la position du cylindre
EWTIDHybrid-P Equipement pneumatique comprenant:
1x Banc Pneumatique sur 4 roulettes (2x avec frein) en profilé d'aluminium 1300x750x1800 mm
1x Groupe de conditionnement d'air, réglable de 0,5...10 bar avec filtre, manomètre, séparateur d'eau, Régulateur de pression, arrêt manuel et électrique (24 VDC)
1x Répartiteur, 1x entrée AD 10, 6x sorties AD 6 et 2x sorties AD4 avec raccord rapide étanche
2x Vérins, double effet, D = 32, course = 150 mm avec réglable amortisseur de fin de course, capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
1x Vérin, simple effet, D = 32, course = 80 mm, pistons magnétiques, capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
1x Vérin rotatif, angle de pivotement jusqu'à 270 º, avec réglable amortisseur de fin de course, 2x capteurs magnétiques
3x Manomètre enfichable, 0...10 bars
1x Manomètre enfichable, -1... 0 bar
5x Distributeur bouton-poussoir 3/2 (NC), à action directe
1x Distributeur bouton-poussoir 3/2 (NO), action indirecte
1x Sélecteur 3/2 voies, (dw)
6x Distributeur à levier à 3/2 voies (NC), (dw)
2x Distributeur à came 3/2 voies (NC), (dw)
3x Distributeur 3/2 voies, actionné par air comprimé (NC) à rappel par ressort
3x Distributeur 3/2 voies, actionnée par air comprimé (N0) à réarmement par ressort
4x Distributeur 5/2 voies, air comprimé actionné des deux côtés avec piston différentiel
1x Distributeur 5/2 voies, air comprimé actionné d'un côté
1x Distributeur temporisateur , 0,5 à 20 s
1x Distributeur 5/3 voies, air comprimé actionné des deux côtés, purgé en position médiane
1x Purgeur rapide avec raccord enfichable et manchon de libération
5x Vanne d'étranglement avec clapet anti retour, réglable, sur plaque pour profilé aluminium
2x Clapet anti-retour déverrouillable avec connecteur et manchon de déverrouillage
1x Vanne de coupure 3/2 voies, réglable
1x Vanne de régulation de pression, réglable de 0,5 à 10 bar
3x Sélecteur de circuit (AND), sur plaque pour profilé aluminium
3x Sélecteur de circuit (OR), sur plaque pour profilé aluminium
1x Bloc de commande bimanuelle
1x Buse d'aspiration, éjecteur, avec impulsion d'éjection, électrique
1x Affichage optique, fonctionnant à l'air comprimé
1x Flexible 50m 4/2
1x Flexible 50m 6/4
5x Connecteur en T 4/2
5x Connecteur en T 6/4
EWTIDHybrid-EP Equipement Electropneumatique comprenant:
1x Panneau d'entrée de signal, 1 interrupteur de commande, 3 interrupteurs à bouton-poussoir, 1 contact inverseur
1x Interrupteur d'arrêt d'urgence, 1 contact NF / 1 contact NO
2x Module relais, 3 relais avec 4 contacts inverseurs
1x Module relais temporisé, démarrage et arrêt différés, 1 inverseur, 4 fonctions supplémentaires
3x Electrovanne 5/2 voies, bistable, commande manuelle, LED
2x Electrovanne 5/2 voies, monostable, commande manuelle, LED
4x Capteur, magnétique pour vérin CP, 3 fils
2x Capteur , magnétique pour vérin cylindrique, 3 fils
3x Kit de couplage pour deux capteurs magnétiques (EP-402) pour montage sur le vérin (EP-300)
1x Bloc de distributeur avec contrôleur Profinet comprenant:
1x Pressostat / convertisseur p-E, pression réglable de 0,5 à 10 bar
1x Capteur de pression électronique
1x Capteur électronique de débit volumique
1x Régulateur de pression proportionnel
1x Carte de consigne
1x Jeu de câbles
EWTIDHybrid-SPS Equipment API S7-1500 (CPU 1512C PN)
EWTIDHybrid-Elecktro Equipement d´électrotechnique, Commande d´ un moteur asynchrone comprenant:
1x Disjoncteur
Techniques > Automatismes > Hydraulique et Pneumatique > Pneumatique
Techniques > Automatismes > Hydraulique et Pneumatique > Hydraulique
Formations > BTS MS > Systèmes de production
Poids: 300 Kg
