Ref: EWTIDHybrid-P
Banc Pneumatique - Industrie 4.0: Module 2 complément à la réf. EWTIDHybrid-P
Equipement modulaire et évolutif avec des composants industriels
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Equipement pneumatique comprenant:
1 1x PW-007-VW Banc Pneumatique sur 4 roulettes (2x avec frein) en profilé d'aluminium 1300x750x1800 mm avec :
Panneau en aluminium 1240x800 mm pour fixation des composants pneumatiques (inclinaison 20º)

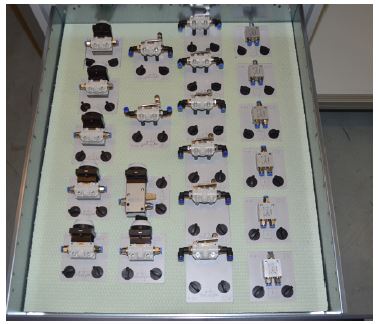

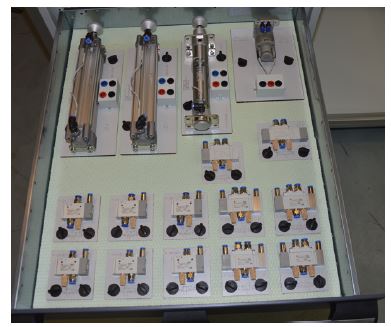

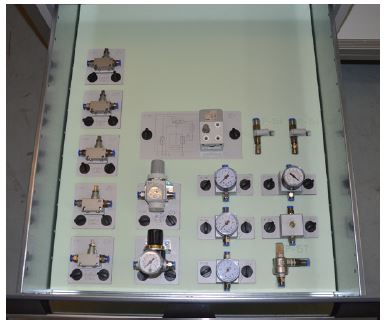

Bloc 5 tiroirs pour le rangement des composants, charge admissible 100 kg par tiroir
Fixation pour cadre électrotechnique sur la partie droite du banc
2 1x P-100/E Groupe de conditionnement d'air, réglable de 0,5...10 bar avec filtre, manomètre, séparateur d'eau,
Régulateur de pression, arrêt manuel et électrique (24 VDC)
3 1x P-104 Répartiteur, 1x entrée AD 10, 6x sorties AD 6 et 2x sorties AD4 avec raccord rapide étanche
4 2x EP-300-32-150Vérins, double effet, D = 32, course = 150 mm avec réglable amortisseur de fin de course,
capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
5 1x P-112-32-80 Vérin, simple effet, D = 32, course = 80 mm, pistons magnétiques, capteurs magnétiques,
came pour interrupteurs de fin de course et capteurs
6 1x EP-300-R-10 Vérin rotatif, angle de pivotement jusqu'à 270 º, avec réglable amortisseur de fin de course,
2x capteurs magnétiques
7 3x P-118 Manomètre enfichable, 0...10 bars
8 1x P-118 / V Manomètre enfichable, -1... 0 bar
9 5x P-123 Distributeur bouton-poussoir 3/2 (NC), à action directe
10 1x P-127 Distributeur bouton-poussoir 3/2 (NO), action indirecte
11 1x P-125 Sélecteur 3/2 voies, (dw)
12 6x P-131 Distributeur à levier à 3/2 voies (NC), (dw)
13 2x P-134 Distributeur à came 3/2 voies (NC), (dw)
14 3x P-128 Distributeur 3/2 voies, actionné par air comprimé (NC) à rappel par ressort
15 3x P-128 -NO Distributeur 3/2 voies, actionnée par air comprimé (N0) à réarmement par ressort
16 4x P-143/D Distributeur 5/2 voies, air comprimé actionné des deux côtés avec piston différentiel
17 1x P-148 Distributeur 5/2 voies, air comprimé actionné d'un côté
18 1x P-151 Distributeur temporisateur , 0,5 à 20 s
19 1x P-168/3 Distributeur 5/3 voies, air comprimé actionné des deux côtés, purgé en position médiane
20 1x P-157 Purgeur rapide avec raccord enfichable et manchon de libération
21 5x P-154 Vanne d'étranglement avec clapet anti retour, réglable, sur plaque pour profilé aluminium
22 2x P-156 Clapet anti-retour déverrouillable avec connecteur et manchon de déverrouillage
23 1x P-136 Vanne de coupure 3/2 voies, réglable
24 1x P-163 Vanne de régulation de pression, réglable de 0,5 à 10 bar
25 3x P-161 Sélecteur de circuit (AND), sur plaque pour profilé aluminium
26 3x P-159 Sélecteur de circuit (OR), sur plaque pour profilé aluminium
27 1x P-250 Bloc de commande bimanuelle
28 1x EP-405 Buse d'aspiration, éjecteur, avec impulsion d'éjection, électrique
29 1x P-205 Affichage optique, fonctionnant à l'air comprimé
30 1x B-1030 Flexible 50m 4/2
31 1x B-1031 Flexible 50m 6/4
32 5x 678-0200 Connecteur en T 4/2
33 5x 678-0400 Connecteur en T 6/4
d\fs16\lang1036 Equipement pneumatique comprenant:
1 1x PW-007-VW Banc Pneumatique sur 4 roulettes (2x avec frein) en profilé d'aluminium 1300x750x1800 mm avec :
Panneau en aluminium 1240x800 mm pour fixation des composants pneumatiques (inclinaison 20º)
Bloc 5 tiroirs pour le rangement des composants, charge admissible 100 kg par tiroir
Fixation pour cadre électrotechnique sur la partie droite du banc
2 1x P-100/E Groupe de conditionnement d'air, réglable de 0,5...10 bar avec filtre, manomètre, séparateur d'eau,
Régulateur de pression, arrêt manuel et électrique (24 VDC)
3 1x P-104 Répartiteur, 1x entrée AD 10, 6x sorties AD 6 et 2x sorties AD4 avec raccord rapide étanche
4 2x EP-300-32-150Vérins, double effet, D = 32, course = 150 mm avec réglable amortisseur de fin de course,
capteurs magnétiques, came pour interrupteurs de fin de course et capteurs
5 1x P-112-32-80 Vérin, simple effet, D = 32, course = 80 mm, pistons magnétiques, capteurs magnétiques,
came pour interrupteurs de fin de course et capteurs
6 1x EP-300-R-10 Vérin rotatif, angle de pivotement jusqu'à 270 º, avec réglable amortisseur de fin de course,
2x capteurs magnétiques
7 3x P-118 Manomètre enfichable, 0...10 bars
8 1x P-118 / V Manomètre enfichable, -1... 0 bar
9 5x P-123 Distributeur bouton-poussoir 3/2 (NC), à action directe
10 1x P-127 Distributeur bouton-poussoir 3/2 (NO), action indirecte
11 1x P-125 Sélecteur 3/2 voies, (dw)
12 6x P-131 Distributeur à levier à 3/2 voies (NC), (dw)
13 2x P-134 Distributeur à came 3/2 voies (NC), (dw)
14 3x P-128 Distributeur 3/2 voies, actionné par air comprimé (NC) à rappel par ressort
15 3x P-128 -NO Distributeur 3/2 voies, actionnée par air comprimé (N0) à réarmement par ressort
16 4x P-143/D Distributeur 5/2 voies, air comprimé actionné des deux côtés avec piston différentiel
17 1x P-148 Distributeur 5/2 voies, air comprimé actionné d'un côté
18 1x P-151 Distributeur temporisateur , 0,5 à 20 s
19 1x P-168/3 Distributeur 5/3 voies, air comprimé actionné des deux côtés, purgé en position médiane
20 1x P-157 Purgeur rapide avec raccord enfichable et manchon de libération
21 5x P-154 Vanne d'étranglement avec clapet anti retour, réglable, sur plaque pour profilé aluminium
22 2x P-156 Clapet anti-retour déverrouillable avec connecteur et manchon de déverrouillage
23 1x P-136 Vanne de coupure 3/2 voies, réglable
24 1x P-163 Vanne de régulation de pression, réglable de 0,5 à 10 bar
25 3x P-161 Sélecteur de circuit (AND), sur plaque pour profilé aluminium
26 3x P-159 Sélecteur de circuit (OR), sur plaque pour profilé aluminium
27 1x P-250 Bloc de commande bimanuelle
28 1x EP-405 Buse d'aspiration, éjecteur, avec impulsion d'éjection, électrique
29 1x P-205 Affichage optique, fonctionnant à l'air comprimé
30 1x B-1030 Flexible 50m 4/2
31 1x B-1031 Flexible 50m 6/4
32 5x 678-0200 Connecteur en T 4/2
33 5x 678-0400 Connecteur en T 6/4
Poids: 150 Kg
