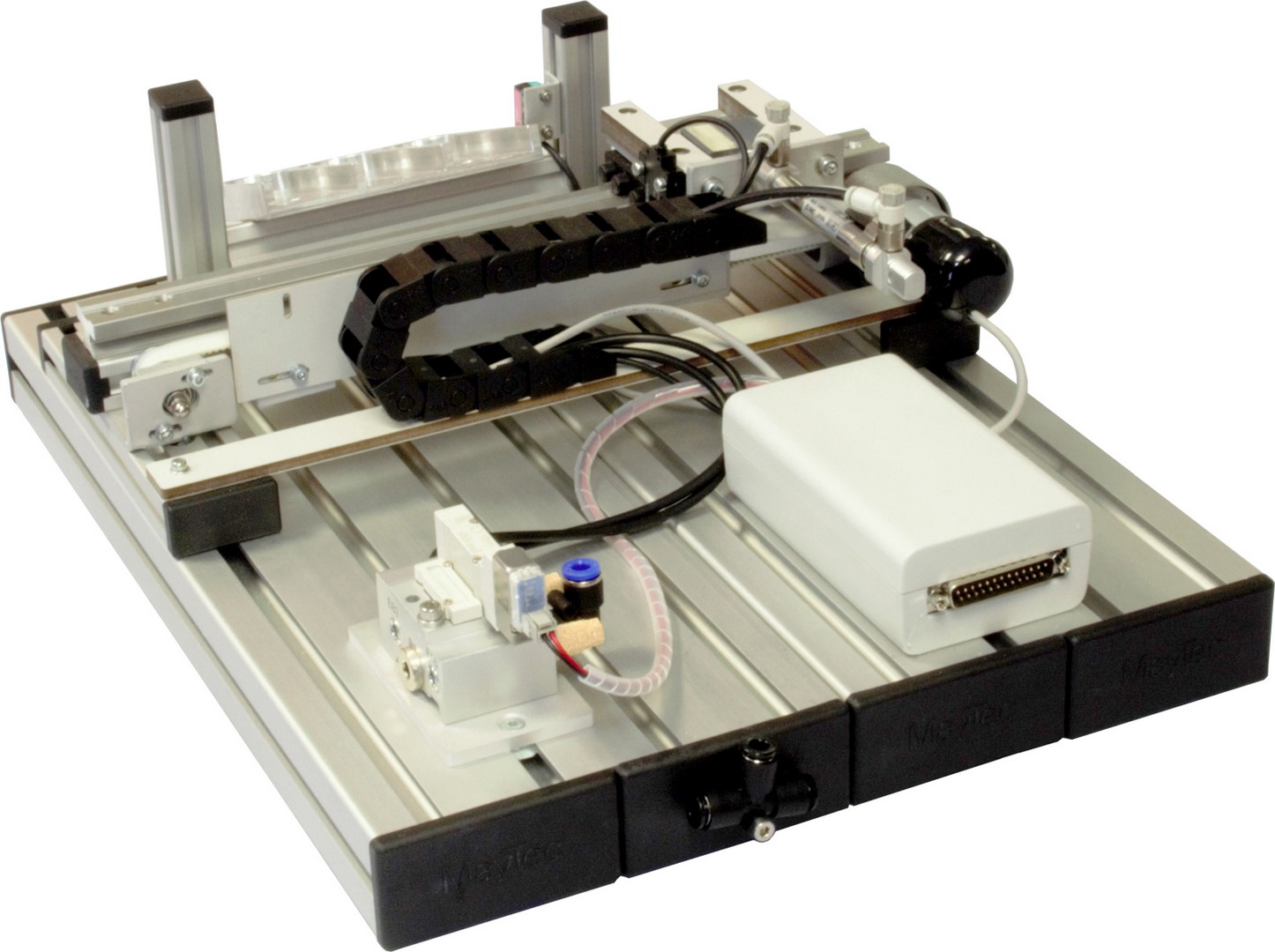

Les piè ces sont guidé es vers 3 glissiè res grâ ce à un axe liné aire.

Une unité de sortie pneumatique mobile transporte les piè ces en fonction des maté riaux vers l'une des 3 glissiè res.

Le niveau de remplissage des glissiè res est contrô lé par une barriè re photoé lectrique.

Le convoyeur liné aire est positionné avec une barriè re photoé lectrique à fourche.

Les positions finales des vé rins sont interrogé es via des dé tecteurs de proximité sans contact (REED).

La commande des vé rins est effectué e avec des é lectrovannes à commande é lectrique.



Caracté ristiques techniques:

Alimentation: 24 V CC

Pneumatique: 5...6 bars non lubrifié

Capteurs: 1 vé rin avec interrupteurs de fin de course

2 micro Switch

1 barriè re lumineuse

Actuateurs 1 distributeur pneumatique monostable 5/2

1 vé rin

1 moteur é lectrique CC 24 VV, 50...115 mA, vitesse rotation 115...160 tr/min, couple 7.5 Ncm, ré ducteur 21:1

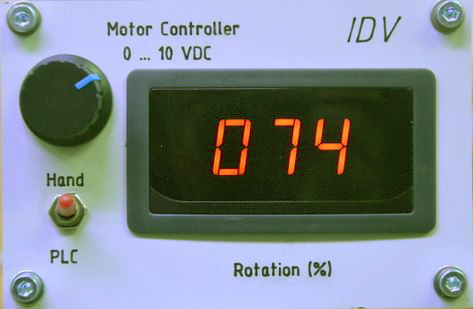

Avec boîtier de commande pour réglage de la vitesse 0...100% avec afficheur numérique, interrupteur pour commande par API



Entré e sorties API né cessaires

4 Entré es numé rique

3 Sorties numé rique

Raccordement 25 pô les D-SUB

Echantillons né cessaires

Cylindre 30x20mm

Dimensions 305x400x130 mm

Poids 4.2 kg



Livré avec câ ble D-SUB-25



A combiner avec les stations MCS:

Amont: MA, SU, PPE, PPP

Aval:

Poids: 4.2 Kg
