P5.5.2.1 Loi de Stefan-Boltzmann: influence de la température sur l'intensité du rayonnement
d'un « corps noir »

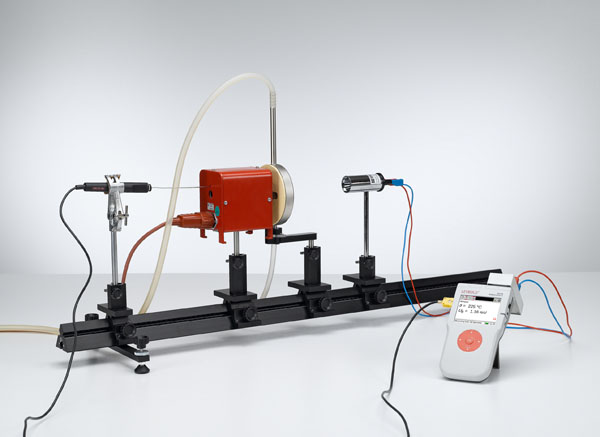

On chauffe ce cylindre dans le four à la tempé rature dé siré e pouvant varier de 300 à 750 K.
Un thermocouple sert à mesurer la tempé rature.
On place un diaphragme susceptible d´ê tre refroidi é ventuellement avec de l´ eau devant le four de faç on à ce que seul le rayonnement calorifique du cylindre en laiton bruni soit mesuré .
Cette mesure est effectué e par une pile thermo-é lectrique de Moll dont la tension de sortie est une grandeur relative à la puissance M rayonné e.
Cette pile peut se raccorder soit à Mobile-CASSY, soit à l´ interface ordinateur CASSY par l´ intermé diaire d´ un capteur de µ V S / adaptateur \f2ì\f3 V.
Dans le premier cas, la mesure est ré alisé e manuellement, point par point, dans le deuxiè me cas, il est possible de procé der à une mesure et à une exploitation assisté es par ordinateur, le but de l´ exploitation é tant de vé rifier la loi de Stefan-Boltzmann.
É quipement comprenant :
1 555 81 Four é lectrique tubulaire, 230 V
1 389 43 Corps noir
1 502 061 Boî te de jonction de sé curité avec mise à la terre
1 555 84 Support pour four é lectrique tubulaire
1 524 005W2 Mobile-CASSY 2 WLAN
1 529 676 Sonde de tempé rature NiCr-Ni, 1,5 mm, type K
1 524 0401 Capteur de µ V S
1 557 37 Pile thermo-é lectrique
1 460 310 Banc d'optique, profil S1, 1 m
2 460 311 Cavalier avec noix 45/65
2 460 3113 Cavalier avec noix 105/65
1 460 380 Bras de rallonge
1 666 555 Pince de serrage universelle 0...80 mm
1 500 641 Câ ble de connexion de sé curité , 100 cm, rouge
1 500 642 Câ ble de connexion de sé curité , 100 cm, bleu
1 388 181 * Pompe submersible
1 521 231 * Transformateur variable TBT 3/6/9/12 V
1 667 194 * Tuyau silicone 7 mm Ø , 1 m
1 604 3131 * Bidon à col large 10 l
Les articles marqué s d'un * ne sont pas obligatoires, mais sont recommandé s pour la ré alisation de l'expé rience.
