Ref: E2.2.2.1
E2.2.2.1 Banc d'essais des machines électriques CC Shunt, série, compound 0.3 kW
avec charge active 4 Q, interface PC USB, mesure U I, n, T, réhostats et charge résistive
Les essais sont ré alisé s avec des machines fabriqué es industriellement.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 0,3.
Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant continu.
Les valeurs mesuré es peuvent ê tre affiché es directement sur l'é cran inté gré sous forme de valeur individuelle, de tableau d'une sé rie de mesures ou de diagramme.
Les mesures peuvent ê tre effectué es sans logiciel supplé mentaire.
L'alimentation é lectrique des machines de test est assuré e par des alimentations spé ciales de laboratoire.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines à courant continu
- Utilisation de circuits de dé marrage
- É valuation des courbes caracté ristiques des machines à courant continu
La machine composé e contient deux enroulements de champ sé paré s et peut donc fonctionner en dé rivation, en sé rie et en double circuit.
L'enroulement en sé rie possè de en outre une prise, ce qui permet d'é tudier diffé rents types de compoundage.
Point fort de l'appareil :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me d'essai de machines coupe la charge de la machine d'essai, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure probants
Toutes les fonctions du test de machines CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez consulter les donné es produit 7731900 ou 7731901 Machine Test CASSY 0,3.
L'é quipement individuel convient aussi bien pour les expé riences des é lè ves en laboratoire avec une basse tension (220 V tension continue) que - en cas de banc d'essai mobile - pour la dé monstration de l'enseignant dans la salle de classe.
La ré alisation des expé riences s'effectue selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des expé riences é largies avec des machines à courant continu :
- E2.2.2.2 Moteur universel DC 0,3
- E2.5.2.1 Fonctionnement à quatre quadrants d'une machine à courant continu avec redresseurs commandé s
- E2.5.2.2 Fonctionnement à quatre quadrants d'une machine à courant continu avec un circuit en pont IGBT-H
- E2.6.2.1 Servo DC avec machine à courant continu industrielle
Thè mes
- Raccordement et fonctionnement de la machine composé e en tant que machine sé rie/dé rivé e/double
- Ré action de l'induit et commutation
- Courbes caracté ristiques des moteurs
- Courbe caracté ristique de charge d'un gé né rateur
- Possibilité s de ré glage de la vitesse et de la tension
- Dé marrage et freinage
- Courbes caracté ristiques des gé né rateurs
É quipement comprenant :

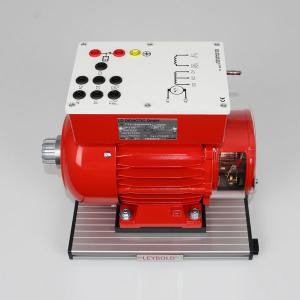

1 773 186 Machine compound 0,3

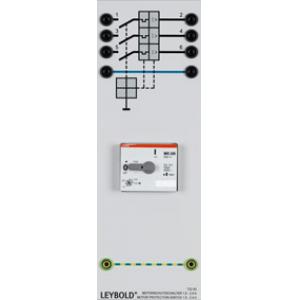

1 732 83 Disjoncteur de protection moteur 1,6-2,4A
1 745 563 Disjoncteur, triphasé
1 773 1901 Test de machines CASSY 0,3
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent

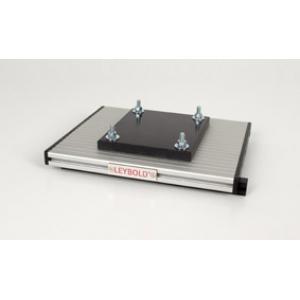

1 773 110 Banc de base de machine 90 cm
1 315 39 Masse marqué e, 1 kg
1 773 115 Banc de base de machine 120 cm
1 731 06 Accouplement 0.3

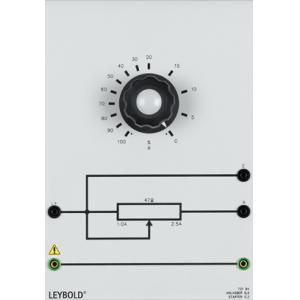

1 731 94 Dé marreur 0,3

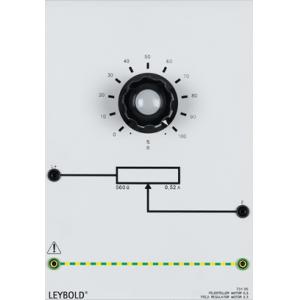

1 731 95 Rhé ostat de champ pour moteur 0,3
1 773 360 Charge ohmique ré glable 0,3

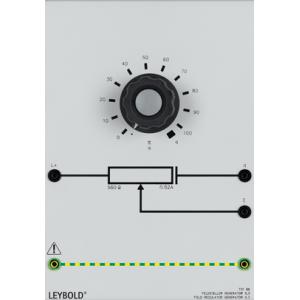

1 731 96 Rhé ostat de champ pour gé né ratrice 0,3
1 775 190EN * LIT-print: Machines à courant continu 0,3, anglais
1 725 852DG Alimentation CC pour moteur 300 W
1 726 09 Cadre profilé T130, deux é tages
2 500 59 Cavalier proté gé , noirs, jeu de 10
1 500 591 Cavalier proté gé , verts/jaunes, jeu de 10
1 500 855 Câ ble d'ex
