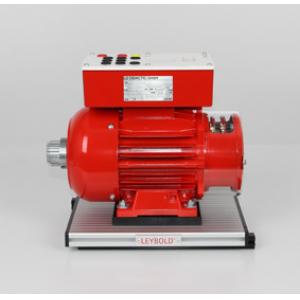

E2.2.5.1 Banc d'essais machine synchrone à rotor à pôles saillants, 0.3 kW
avec charge active 4 Q, interface PC USB, mesure U, I, n, T
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 0,3.
Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant alternatif.
Les valeurs mesuré es peuvent ê tre affiché es directement sur l'é cran inté gré sous forme de valeur individuelle, de tableau d'une sé rie de mesures ou de diagramme.
Les mesures peuvent ê tre effectué es sans logiciel supplé mentaire, l'enregistrement des donné es de mesure peut se faire localement sur l'appareil.
Les courbes caracté ristiques des machines de test sont enregistré es avec le test de machines CASSY.
L'alimentation é lectrique des machines de test est en partie directement assuré e par le ré seau d'alimentation public.
Le fonctionnement du gé né rateur de la machine synchrone a lieu, selon l'expé rience, sur le ré seau isolé ou sur le ré seau interconnecté .
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines é lectriques
- Utilisation des circuits de dé marrage
- Rendement de la machine
- É valuation des courbes caracté ristiques des machines é lectriques
- Courbes caracté ristiques en mode gé né rateur
Le principal domaine d'application de la machine synchrone est la production d'é nergie.
Elle est é galement utilisé e comme machine synchrone commuté e dans la ré gulation de l'entraî nement.
Ces derniè res anné es, la machine synchrone commuté e est utilisé e dans l'é lectromobilité .
Le domaine d'application des gé né rateurs à pô les saillants sont les centrales hydroé lectriques et les gé né rateurs diesel, qui né cessitent un nombre é levé de paires de pô les à faible vitesse.
La machine à pô les saillants n'est pas adapté e aux vitesses de rotation é levé es.
Les forces centrifuges é levé es qui agissent sur l'enroulement du rotor ne sont plus maî trisables.
Les points forts :
- Pour se proté ger contre la surchauffe, les enroulements statoriques des machines de test sont é quipé s de sondes de tempé rature.
- En cas de surchauffe, le systè me de contrô le des machines coupe la charge de la machine de test, ce qui permet de maintenir le refroidissement par air. Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure pertinents.
- La disposition des douilles de sé curité de 4 mm correspond aux normes pour les moteurs industriels.
Toutes les fonctions du test de machines CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des essais é tendus avec machine synchrone :
- E2.2.5.2 Rotor à rouleaux complets
- E2.2.5.3 Machine multifonctionnelle
- E2.6.2.4 Servo AC avec machine synchrone industrielle à excitation sé paré e
Thè mes Moteur synchrone
- Couple et charge
- Procé dure de dé marrage des moteurs synchrones
- Dé marrage et synchronisation
- Contrô le de la puissance ré active
- Rendement en fonctionnement du moteur
- Courbe en V en fonctionnement moteur
Thè mes alternateur synchrone
- Marche à vide et court-circuit permanent tripolaire
- Gé né ration de tension
- Excitation de la machine synchrone
- Comportement en fonctionnement
- Courant d'induit et couple
- Synchronisation et mise en parallè le
- Rendement en mode gé né rateur
- Cour
