E2.2.6.1 Banc d'essais moteur synchrone brussless, excitation permanente, EPM 0.3 kW
avec convertisseur de fréquence et charge active 4 Q, interface PC USB, mesure U, I, n, T
Les essais sont ré alisé s avec des machines fabriqué es industriellement.
Toutes les machines d'essai possè dent un socle spé cial pour le raccordement au systè me de test de machines 0,3.
Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant alternatif.
Les valeurs mesuré es peuvent ê tre affiché es directement sur l'é cran inté gré sous forme de valeur individuelle, de tableau d'une sé rie de mesures ou de diagramme.
Les mesures peuvent ê tre effectué es sans logiciel supplé mentaire, l'enregistrement des donné es de mesure peut se faire localement sur l'appareil.
Les courbes caracté ristiques des machines de test sont enregistré es avec le test de machines CASSY.
L'alimentation é lectrique des machines de test est en partie directement assuré e par le ré seau d'alimentation public.
Objectifs d'apprentissage
- Mesures de protection et sé curité é lectrique
- Montage et mise en service de machines é lectriques
- Utilisation de circuits de dé marrage
- Rendement de la machine
- É valuation des courbes caracté ristiques des machines é lectriques
Les machines synchrones à excitation par aimants permanents avec aimants enterré s ou aimants de surface sont gé né ralement utilisé es comme moteur.
Grâ ce à leur haut rendement, elles n'ont souvent pas besoin de leur propre systè me de refroidissement.
Ce type de construction permet de les inté grer dans des composants de machine comme un bras de robot sans refroidissement particulier.
Une machine synchrone à excitation par aimant permanent né cessite gé né ralement une alimentation par convertisseur et une commande de position des pô les.
Les machines synchrones à excitation par aimants permanents avec aimants enterré s peuvent fournir un couple é levé avec un nombre é levé de paires de pô les, mais sont doté es d'un moment d'inertie plus é levé en raison de leur structure.
Les points forts :
- Les enroulements statoriques des machines d'essai sont é quipé s de sondes de tempé rature pour les proté ger contre la surchauffe.
- En cas de surchauffe, le systè me d'essai de machines coupe la charge de la machine d'essai, ce qui permet de maintenir le refroidissement par air.
- Cela permet d'é viter d'endommager les machines de test.
- Les machines de test disposent d'une plaque à bornes didactique avec impression du sché ma d'enroulement.
- Toutes les extré mité s des bobines sont relié es à des douilles de sé curité (4 mm) sur la plaque à bornes.
- L'enregistrement des valeurs de mesure assisté par ordinateur fournit des ré sultats de mesure pertinents.
- La disposition des douilles de sé curité de 4 mm correspond aux normes pour les moteurs industriels.
Toutes les fonctions du test de machines CASSY 0,3 peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.
Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.
De plus, le test machine CASSY 0,3 est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.
Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :
- CASSY Lab 2 pour les entraî nements et les systè mes d'é nergie,
- MATLAB\'ae et LabVIEW \'99
- Lab Docs Editor Advanced
Pour la connexion mé dia locale d'au moins quatre terminaux simultané ment, les serveurs inté gré s suivants sont disponibles dans le test de machines CASSY 0,3.
Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 7731900 ou 7731901 Test de machines CASSY 0,3.
L'é quipement convient aussi bien pour les expé riences d'é lè ves en laboratoire à basse tension (230 / 400 V triphasé ) que pour les dé monstrations d'enseignants en salle de classe ou en amphithéâ tre si le banc d'essai est mobile.
La ré alisation des expé riences se fait selon le manuel.
Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.
Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.
Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.
Dans les é quipements suivants, il existe encore des essais é tendus avec des rotors à bagues :
- E2.2.6.2 Machine synchrone à excitation permanente avec aimants de surface BLDC
- E2.6.1.4 Machine synchrone à excitation permanente à commutation incré mentale avec aimants enterré s
- E2.6.2.3 Servomoteur AC avec machine synchrone industrielle à excitation permanente
Thè mes
- Couple et charge
- Rendement en mode moteur
- Comportement en fonctionnement en tant que gé né rateur
É quipement comprenant :

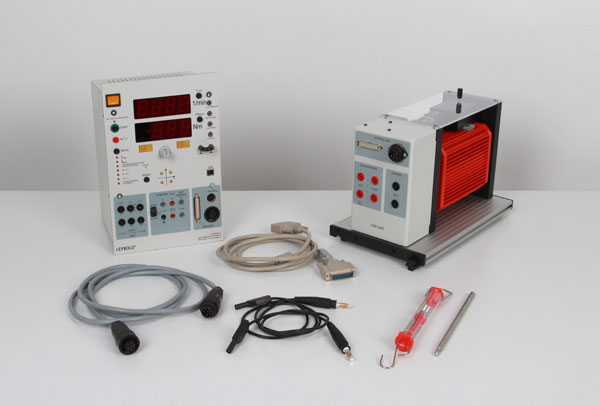

1 773 340 Machine synchrone à excitation permanente E 0,3

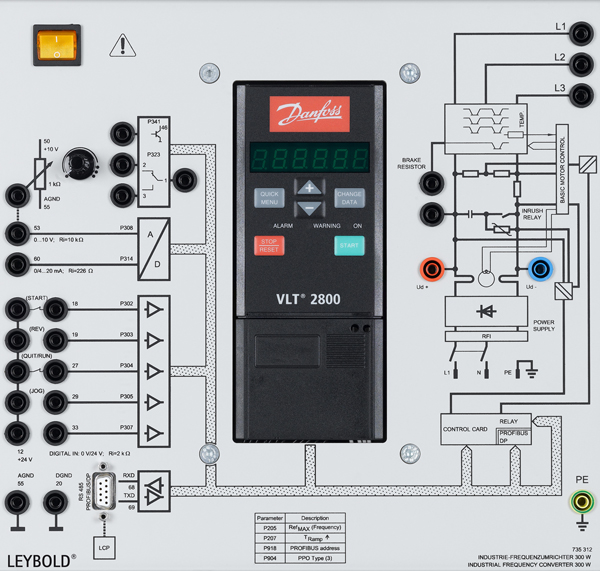

1 773 5313 Convertisseur de fré quence Indust.
1 773 1901 Test de machines CASSY 0,3
1 773 1991 Dynamomè tre é lectrique 0,3
1 773 110 Banc de base de machine 90 cm
1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance
1 731 06 Accouplement 0.3
1 773 108 Accouplement et couvercle de bout d'arbre 0.3 transparent
1 315 39 Masse marqué e, 1 kg
1 773 115 Banc de base de machine 120 cm

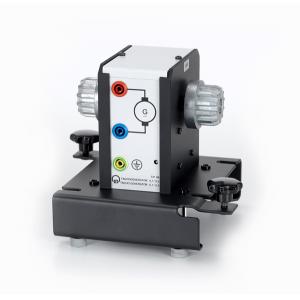

1 773 109 * Dynamo tachymé trique 0,3
