E2.4.3.1 Electronique de puissance avec la commande de thyristors, transitors Mosfet et IGBT

Redressement commandé, hacheurs

Les expé riences sont ré alisé es avec des plaques d'expé rimentation dans un cadre profilé .



Objectifs d'apprentissage

- Mesures de protection et sé curité é lectrique

- Structure du circuit et connexions selon le sché ma é lectrique

- Utilisation de l'analyseur de puissance CASSY Plus



Cet é quipement comprend des ré gulateurs de courant continu et aborde les vannes de coupure utilisables à cet effet.

Les ré gulateurs de courant continu convertissent le courant continu d'une tension et d'une polarité donné es en courant continu d'une autre tension et/ou polarité .

Contrairement à d'autres mé thodes de ré glage de la tension, ils fonctionnent en principe sans perte, pratiquement avec un rendement é levé , car les vannes é lectroniques sont utilisé es en mode de commutation pé riodique.

Les ré gulateurs de courant continu sont aujourd'hui utilisé s dans une large gamme de tensions, de courants et de puissances, des alimentations pour circuits é lectroniques à l'alimentation des tramways, des mé tros et des mé tros à partir de ré seaux à courant continu.



Les valves de convertisseur dé brayables permettent de monter diffé rents ré gulateurs de courant continu (convertisseurs DC/DC).

Trois mé thodes de commande diffé rentes sont utilisé es à cet effet :

- Modulation de largeur d'impulsions

- Modulation de la fré quence des impulsions

- Ré gulation à deux points



Les points forts :

- Pour proté ger les composants semi-conducteurs, tous les essais ne sont testé s qu'avec une faible tension.

- Les mesures sont effectué es avec l'analyseur de puissance Plus.

- Tous les canaux de mesure sont libres de potentiel et peuvent donc ê tre utilisé s librement.

- Toutes les mesures peuvent ê tre effectué es avec ou sans ordinateur.



Toutes les fonctions de l'analyseur de puissance CASSY Plus peuvent ê tre utilisé es rapidement directement via l'é cran, la molette et les touches situé es sur l'appareil.

Tous les ré glages et ré sultats de mesure peuvent ê tre enregistré s sur l'appareil et ê tre rapidement rappelé s ulté rieurement ou simplement té lé chargé s.



De plus, l'analyseur de puissance CASSY Plus est entiè rement contrô lable en temps ré el via les interfaces RJ45 Ethernet, W-LAN et USB-C.



Ces interfaces peuvent ê tre utilisé es par les logiciels suivants :

- CASSY Lab 2 pour les entraî nements et les systè mes é nergé tiques,

- MATLAB\'ae et LabVIEW \'99

- Lab Docs Editor Advanced



Les serveurs inté gré s suivants sont disponibles dans l'analyseur de puissance CASSY pour la connexion mé dia locale d'au moins quatre terminaux simultané ment.



Pour plus de dé tails, veuillez vous ré fé rer aux donné es produit 727110 ou 727111 Power Analyser CASSY Plus.



L'é quipement convient aussi bien aux expé riences des é lè ves en laboratoire avec une basse tension de 90/156 V triphasé qu'aux dé monstrations des enseignants en classe si le banc d'essai est mobile.

La ré alisation des expé riences se fait selon le manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'é tudiants en construction de machines é lectriques.

Le cours propose des expé riences de niveau moyen pour l'é cole professionnelle et permet en mê me temps d'acqué rir les connaissances né cessaires sur le comportement des machines pour une interpré tation scientifique dans la formation de bachelier.

Grâ ce à la connexion mé dia, les expé riences sont adapté es à la dé monstration en classe ou dans un amphithéâ tre.



Dans les é quipements suivants, il existe encore des essais é tendus avec des interupteurs dé connectables et un ré gulateur de courant continu :

- E2.4.3.2 Alimentations à dé coupage

- E2.4.3.3 Onduleurs



Thè mes

- Thyristor avec circuit d'extinction

- MOSFET de puissance

- Transistor bipolaire à grille isolé e (IGBT)

- Caracté ristiques de conduction

- Proprié té s de blocage et de commutation

- Commande de variateurs de courant continu

- Variateur de vitesse haut / bas

- Variateur de courant continu avec thyristor avec circuit d'extinction, PWM

- Courbe de commande à courant de charge constant

- Variateur de courant continu avec MOSFET, PWM, PFM et ré gulation à deux points

- Variateur de courant continu comme convertisseur é lé vateur, PWM et ré gulation à deux points

- Variateur de courant continu avec IGBT en tant que variateur inverseur haut et bas avec PWM

- Caracté ristique de commande à courant d'entré e constant



É quipement comprenant :

1 735 09 Charge é lectronique de puissance

1 735 18 Fusibles triples ultrarapides

1 735 065 Redresseur PD3, 3X400V/10A

1 735 095 Capacité 2x1000 µ F; 385V

1 735 190 Filtre antiparasitage, dé coup. de phasé 3X4,5A

1 735 341 Unité de commande PWM/PFM

1 735 342 MOSFET 500V/10A

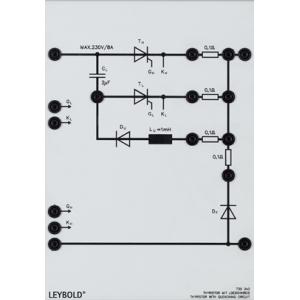

1 735 343 Thyristor avec circuit d'extinction 230V/8A

1 735 346 Transistor IGBT 1000V/10A

1 537 341 Ré sistance au glissement 102 ohms

1 537 351 Ré sistance au glissement 365 ohms

1 773 186 * Machine compound 0,3

1 773 108 * Accouplement et couvercle de bout d'arbre 0.3 transparent

1 773 110 * Banc de base de machine 90 cm

1 565 332 LIT-print: Commutateurs statiques à commutation forcé es, anglais

1 727 111 CASSY - Power Analyser Plus

1 524 222 CASSY Lab 2 pour machines é lectriques et é lectronique de puissance

1 726 86 Alimentation stabilisé e ± 15 V/3 A

1 726 80 Transformateur 45/90, 3 N

1 726 09 Cadre profilé T130, deux é tages

2 500 59 Cavalier prot\
