Ref: EWTGUHM170.24
HM 170.24 Étude de la couche limite avec un tube de Pitot (Réf. 070.17024)
Accessoires optionels : HM170.50/53/55/60/61
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Lorsque des corps sont soumis à un écoulement incident, les fluides comme par exemple l´ air \ldblquote adhèrent\rdblquote à la surface du corps et forment une couche dite limite.

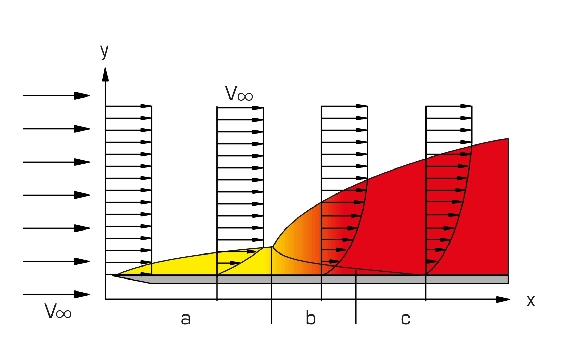

Le type d´écoulement généré dans la couche limite - laminaire ou à turbulences - a une grande influence sur la résistance.
Les données fournies par l´étude de la couche limite sont prises en compte dans la construction des ailes porteuses (aéronautique), des pales de turbine (construction de turbines) ainsi que de la coque des bateaux, du gouvernail et des ailes d´ hélice (construction maritime).
L´ appareil d´ essai HM 170.24 permet - en liaison avec la soufflerie HM 170 - d´ analyser la couche limite d´ une plaque de surface plane.
La plaque est alors déposée dans la section de mesure de la soufflerie.
L´ air s´écoule alors le long de la plaque.
Pour présenter l´ influence de la structure superficielle sur la couche limite, deux plaques de rugosité différente sont mises à disposition.

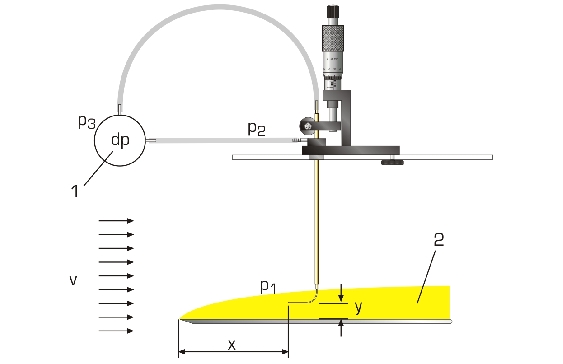

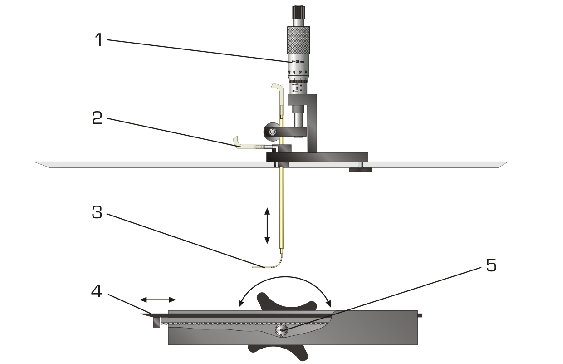

Un tube de Pitot ajustable en hauteur à l´ aide d´ une vis micrométrique, mesure les pressions totales à différents écarts de la surface de la plaque.
La plaque est ajustable horizontalement de manière à pouvoir enregistrer les pressions totales, dans le sens de l´écoulement.
Un point de mesure supplémentaire permet d´ enregistrer la pression statique.
Les deux points de mesure sont raccordés à un manomètre.
La vitesse est calculée à partir de la pression dynamique affichée.
Pour l´ affichage de la pression, les appareils suivants sont disponibles en option: manomètre à tube incliné inclus dans le HM 170, manomètre à 16 tubes HM 170.50, manomètre de pression différentielle HM 170.53 ou le système d´ acquisition de données HM 170.60.
Les valeurs de la pression dynamique en fonction de la distance du tube Pitot à l´ avant de la plaque sont représentées graphiquement à l´ aide du système d´ acquisition des données HM 170.60 et de l´ appareil de mesure électronique du déplacement HM 170.61.
d\fs16\lang1036 Lorsque des corps sont soumis à un écoulement incident, les fluides comme par exemple l´ air \ldblquote adhèrent\rdblquote à la surface du corps et forment une couche dite limite.
Le type d´écoulement généré dans la couche limite - laminaire ou à turbulences - a une grande influence sur la résistance.
Les données fournies par l´étude de la couche limite sont prises en compte dans la construction des ailes porteuses (aéronautique), des pales de turbine (construction de turbines) ainsi que de la coque des bateaux, du gouvernail et des ailes d´ hélice (construction maritime).
L´ appareil d´ essai HM 170.24 permet - en liaison avec la soufflerie HM 170 - d´ analyser la couche limite d´ une plaque de surface plane.
La plaque est alors déposée dans la section de mesure de la soufflerie.
L´ air s´écoule alors le long de la plaque.
Pour présenter l´ influence de la structure superficielle sur la couche limite, deux plaques de rugosité différente sont mises à disposition.
Un tube de Pitot ajustable en hauteur à l´ aide d´ une vis micrométrique, mesure les pressions totales à différents écarts de la surface de la plaque.
La plaque est ajustable horizontalement de manière à pouvoir enregistrer les pressions totales, dans le sens de l´écoulement.
Un point de mesure supplémentaire permet d´ enregistrer la pression statique.
Les deux points de mesure sont raccordés à un manomètre.
La vitesse est calculée à partir de la pression dynamique affichée.
Pour l´ affichage de la pression, les appareils suivants sont disponibles en option: manomètre à tube incliné inclus dans le HM 170, manomètre à 16 tubes HM 170.50, manomètre de pression différentielle HM 170.53 ou le système d´ acquisition de données HM 170.60.
Les valeurs de la pression dynamique en fonction de la distance du tube Pitot à l´ avant de la plaque sont représentées graphiquement à l´ aide du système d´ acquisition des données HM 170.60 et de l´ appareil de mesure électronique du déplacement HM 170.61.
Contenu didactique / Essais
- mesure de la pression totale avec tube de Pitot
- mesure de la pression statique
- détermination de la vitesse à l´ aide de la pression dynamique
- étude du profil de vitesse vertical au point de mesure
- étude de l´épaisseur de la couche limite
- influence de la rugosité de la surface sur la couche limite
Les grandes lignes
- étude de la couche limite le long d'une plaque plane
- deux plaques munies de surfaces différentes
- tube de Pitot destiné à mesurer la pression totale
- mesure de la pression totale avec tube de Pitot
- mesure de la pression statique
- détermination de la vitesse à l´ aide de la pression dynamique
- étude du profil de vitesse vertical au point de mesure
- étude de l´épaisseur de la couche limite
- influence de la rugosité de la surface sur la couche limite
Les grandes lignes
- étude de la couche limite le long d'une plaque plane
- deux plaques munies de surfaces différentes
- tube de Pitot destiné à mesurer la pression totale
Caractéristiques techniques
2 plaques graduées
- aluminium, noir, anodisé
- Lxl: 250x279mm, épaisseur: 3mm
- biseau: 15º
- surface lisse: 25\lang1032ìm
\lang1036 - \lang1032 surface rugueuse: 400ìm
\lang1036 - \lang1032 ajustage horizontal: 180mm
Tube de Pitot
\lang1036 - \lang1032 diam\lang1036ètre intérieur: 0,7mm
- ajustage vertical: 25mm
Vis micrométrique
- résolution: 0,01mm
2 plaques graduées
- aluminium, noir, anodisé
- Lxl: 250x279mm, épaisseur: 3mm
- biseau: 15º
- surface lisse: 25\lang1032ìm
\lang1036 - \lang1032 surface rugueuse: 400ìm
\lang1036 - \lang1032 ajustage horizontal: 180mm
Tube de Pitot
\lang1036 - \lang1032 diam\lang1036ètre intérieur: 0,7mm
- ajustage vertical: 25mm
Vis micrométrique
- résolution: 0,01mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x210mm (Système de rangement)
Poids: env. 5kg
Liste de livraison
1 appareil d´ essai
2 plaques
1 système de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 600x400x210mm (Système de rangement)
Poids: env. 5kg
Liste de livraison
1 appareil d´ essai
2 plaques
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 5 Kg Delai de livraison estimé : 12 semaines
