Ref: EWTAMPC60
PC60 Système d'asservissement de position d'une plate forme sur un axe linéaire de 1500 mm
avec boîtier pour alimentation et mesure, sans régulateur, documentation en anglais, PO Seule
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Nécessite carte et logiciel
- Régulation électromotrice de la position d'une plateforme mécanique avec différents accessoires et selon différentes méthodes de régulation
- Régulation de systèmes complexes (4ème et 6ème ordre)
Pendule inversé (avec option complémentaire)
Pendule tandem inversé (avec option complémentaire)

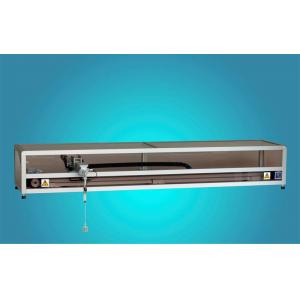

Pont élévateur avec câble de longueur variable (avec option complémentaire)
- Comparaison entre la régulation d'état et la logique floue
- Utilisation d'observateurs pour la comparaison de frottements
Moteur à CC avec capteur incrémental, 2 interrupteurs de fin de course

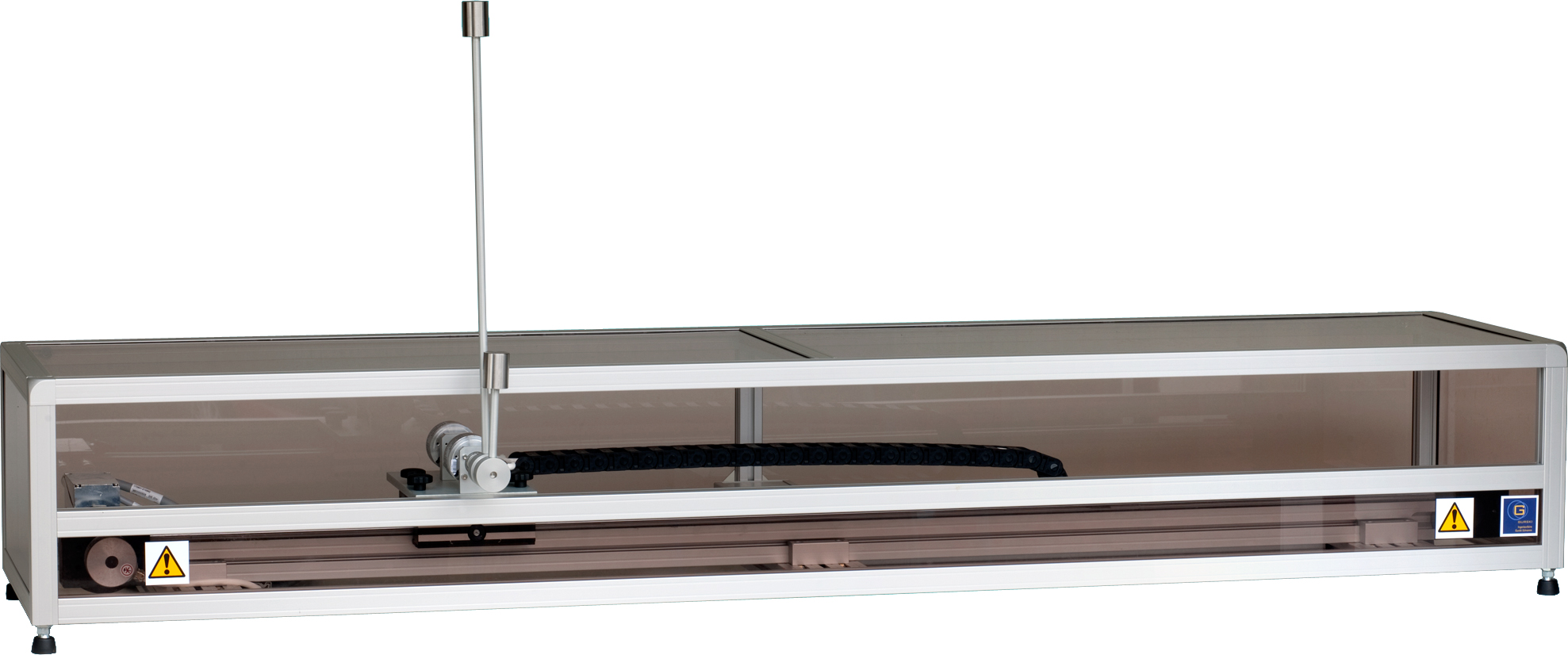

Un chariot est entraîné sur un axe linéaire de 1,5m par un moteur synchrone tri-phasé.
Un capteur incrémental mesure la position du chariot.
Le châssis du système est en aluminium profilé et recouvert par une protection en plexi glace
Connexions électriques via un connecteur multi-broches.
Dimension (Lxlxh) : 1880x430x270 mm
Poids : 40 kg
Entrées:
Tension nominale du moteur (+24 V, nom. 12,5 A, couple nominal 0,7 Nm)
Alimentation pour capteur de fin de course +15 V
Tension d´ alimentation du capteur incrémental : +5 V
Sorties:
2 capteurs de fin de course (gauche/droite)
Position (capteur incrémental : 0.044 mm/incr, gamme : +/- 600mm)
2 signaux binaire d´ identification du système

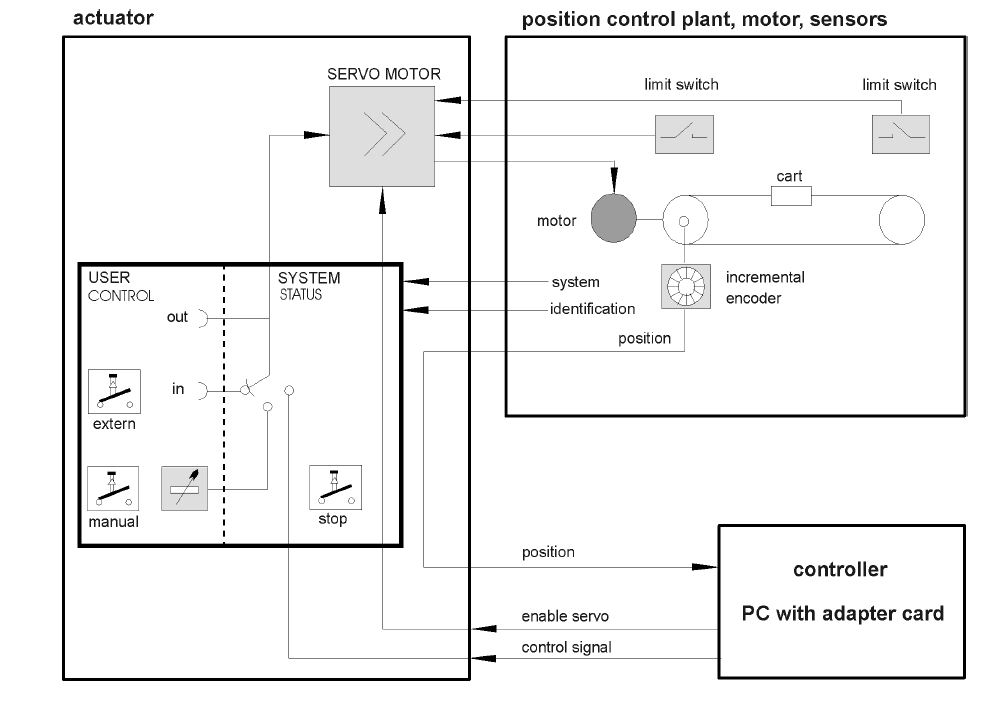

Le boîtier de commander
Boitier 19"- (Lxlxh : 470x370x156 mm - Poids :10 kg)
Comprenant:
1x servomoteur
1x alimentation
2x Unités de commande du système (System Status, User Control).
L´ unité " System Status affiche : l´état du système (connecté à l´ actionneur, prêt pour l´ expérience) et le type de commande (manuel / PC / externe).
L´ unité User control intègre deux clés (mise en marche manuelle ou commande externe), un potentiomètre (commande manuelle du signal), deux sorties de mesure (signaux de commande pour les servo-amplificateurs) et deux signaux d´ entrée (signaux de commande externe pour les servo-amplificateurs) ainsi qu´ une touche pour stopper n´ importe quel contrôleur.
Le servo-amplificateur pour le système pont élévateur est déjà inclus dans la version standard.
Alimentation : 220 V, 50 Hz, 400 W
Entrées du servo-moteur :
2 interrupteurs de fin de course (gauche/droite)
Signal de commande : -10 ... +10 V
Servo active / désactivé
Sorties de l´ unité servo:
Signal de commande pour le moteur
d\fs16\lang1036 Nécessite carte et logiciel
- Régulation électromotrice de la position d'une plateforme mécanique avec différents accessoires et selon différentes méthodes de régulation
- Régulation de systèmes complexes (4ème et 6ème ordre)
Pendule inversé (avec option complémentaire)

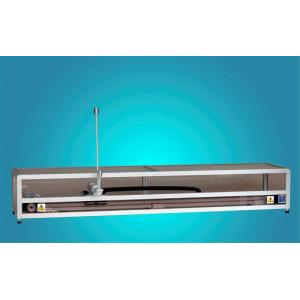

Pendule tandem inversé (avec option complémentaire)
Pont élévateur avec câble de longueur variable (avec option complémentaire)
- Comparaison entre la régulation d'état et la logique floue
- Utilisation d'observateurs pour la comparaison de frottements
Moteur à CC avec capteur incrémental, 2 interrupteurs de fin de course
Un chariot est entraîné sur un axe linéaire de 1,5m par un moteur synchrone tri-phasé.
Un capteur incrémental mesure la position du chariot.
Le châssis du système est en aluminium profilé et recouvert par une protection en plexi glace
Connexions électriques via un connecteur multi-broches.
Dimension (Lxlxh) : 1880x430x270 mm
Poids : 40 kg
Entrées:
Tension nominale du moteur (+24 V, nom. 12,5 A, couple nominal 0,7 Nm)
Alimentation pour capteur de fin de course +15 V
Tension d´ alimentation du capteur incrémental : +5 V
Sorties:
2 capteurs de fin de course (gauche/droite)
Position (capteur incrémental : 0.044 mm/incr, gamme : +/- 600mm)
2 signaux binaire d´ identification du système
Le boîtier de commander
Boitier 19"- (Lxlxh : 470x370x156 mm - Poids :10 kg)
Comprenant:
1x servomoteur
1x alimentation
2x Unités de commande du système (System Status, User Control).
L´ unité " System Status affiche : l´état du système (connecté à l´ actionneur, prêt pour l´ expérience) et le type de commande (manuel / PC / externe).
L´ unité User control intègre deux clés (mise en marche manuelle ou commande externe), un potentiomètre (commande manuelle du signal), deux sorties de mesure (signaux de commande pour les servo-amplificateurs) et deux signaux d´ entrée (signaux de commande externe pour les servo-amplificateurs) ainsi qu´ une touche pour stopper n´ importe quel contrôleur.
Le servo-amplificateur pour le système pont élévateur est déjà inclus dans la version standard.
Alimentation : 220 V, 50 Hz, 400 W
Entrées du servo-moteur :
2 interrupteurs de fin de course (gauche/droite)
Signal de commande : -10 ... +10 V
Servo active / désactivé
Sorties de l´ unité servo:
Signal de commande pour le moteur
Poids: 40 Kg

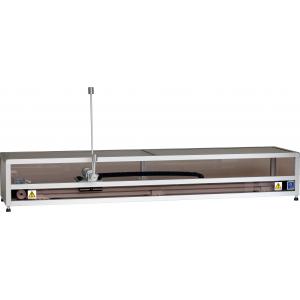

Ref: EWTAMPC6020 Opt PC60-20 Pendule inversé avec un capteur incrémental à monter sur la plate forme du PS60 avec documentation en anglais
