E2.2.3.1 Banc d'essais de machine électrique universelle comme machine CA monophasé, 0.3 kW

avec charge active 4 Q, interface PC USB, mesure U, I, n, T

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Les essais sont réalisés avec des machines fabriquées industriellement.

Toutes les machines d'essai possèdent un socle spécial pour le raccordement au système de test de machines 0,3.

Le test de machines CASSY permet d'enregistrer toutes les valeurs de mesure des machines à courant alternatif.

Les valeurs mesurées peuvent être affichées directement sur l'écran intégré sous forme de valeur individuelle, de tableau d'une série de mesures ou de diagramme.

Les mesures peuvent être effectuées sans logiciel supplémentaire, l'enregistrement des données de mesure peut se faire localement sur l'appareil.

Les machines sont alimentées par un transformateur de réglage ou par le réseau.



Objectifs d'apprentissage

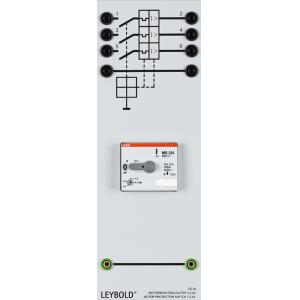

Mesures de protection et sécurité électrique

Montage et mise en service de machines électriques

Utilisation de circuits de démarrage

Évaluation des courbes caractéristiques des machines électriques

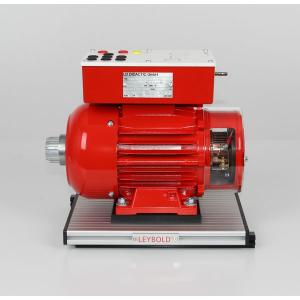

Le moteur universel est une machine à collecteur pour le fonctionnement en courant continu et alternatif.

Ceci est obtenu grâce à la tôlerie supplémentaire du fer statorique.

Le moteur universel est également appelé moteur monophasé en série. Il est très répandu et utilisé pour les appareils ménagers et les machines-outils.



Les points forts :

Pour se protéger contre la surchauffe, les enroulements statoriques des machines de test sont équipés de sondes de température.

En cas de surchauffe, le système de test des machines coupe la charge de la machine de test, ce qui permet de maintenir le refroidissement par air.

Cela permet d'éviter d'endommager les machines de test.

Les machines de test disposent d'une plaque à bornes didactique avec impression du schéma d'enroulement.

Toutes les extrémités des bobines sont reliées à des douilles de sécurité (4 mm) sur la plaque à bornes.

L'enregistrement des valeurs de mesure assisté par ordinateur fournit des résultats de mesure pertinents.

La disposition des douilles de sécurité de 4 mm correspond aux normes pour les moteurs industriels.

Toutes les fonctions du test de machines CASSY 0,3 peuvent être utilisées rapidement directement via l'écran, la molette et les touches situées sur l'appareil. Tous les réglages et résultats de mesure peuvent être enregistrés sur l'appareil et être rapidement rappelés ultérieurement ou simplement téléchargés.

De plus, le test machine CASSY 0,3 est entièrement contrôlable en temps réel via les interfaces RJ45 Ethernet, W-LAN et USB-C.

Ces interfaces peuvent être utilisées par les logiciels suivants :

CASSY Lab 2 pour les entraînements et les systèmes d'énergie,

MATLAB\'ae et LabVIEW \'99

Lab Docs Editor Advanced

Pour la connexion média locale d'au moins quatre terminaux simultanément, les serveurs intégrés suivants sont disponibles dans le test de machines CASSY 0,3.

Pour plus de détails, veuillez vous référer aux données produit 7731900 ou 7731901 Test de machines CASSY 0,3.



L'équipement convient aussi bien pour les expériences d'élèves en laboratoire à basse tension (230 / 400 V triphasé) que pour les démonstrations d'enseignants en salle de classe ou en amphithéâtre si le banc d'essai est mobile.

La réalisation des expériences se fait selon le manuel.



Le groupe cible est constitué d'apprentis de l'industrie et d'étudiants en construction de machines électriques.

Le cours propose des expériences de niveau moyen pour l'école professionnelle et permet en même temps d'acquérir les connaissances nécessaires sur le comportement des machines pour une interprétation scientifique dans la formation de bachelier.

Grâce à la connexion média, les expériences sont adaptées à la démonstration en classe ou dans un amphithéâtre.



Il existe encore des expériences étendues avec des machines à courant alternatif dans les équipements suivants

E2.2.2.2 Moteur universel DC

E2.2.3.2 Moteur à condensateur



Thèmes

Raccordement et fonctionnement de la machine universelle sur le réseau alternatif

Inversion du sens de rotation

Mesure du rendement

Réaction de l'induit et commutation

Courbes caractéristiques des moteurs
