Ref: EWTGURT450.40
RT 450.40 Logiciel pour visualisation (Réf. 080.45040)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 La communication entre un PC et des composants d´ automatisation via un bus de terrain constitue une solution standard usuelle.
Le système de TP RT 450 fonctionne avec Profibus DP.

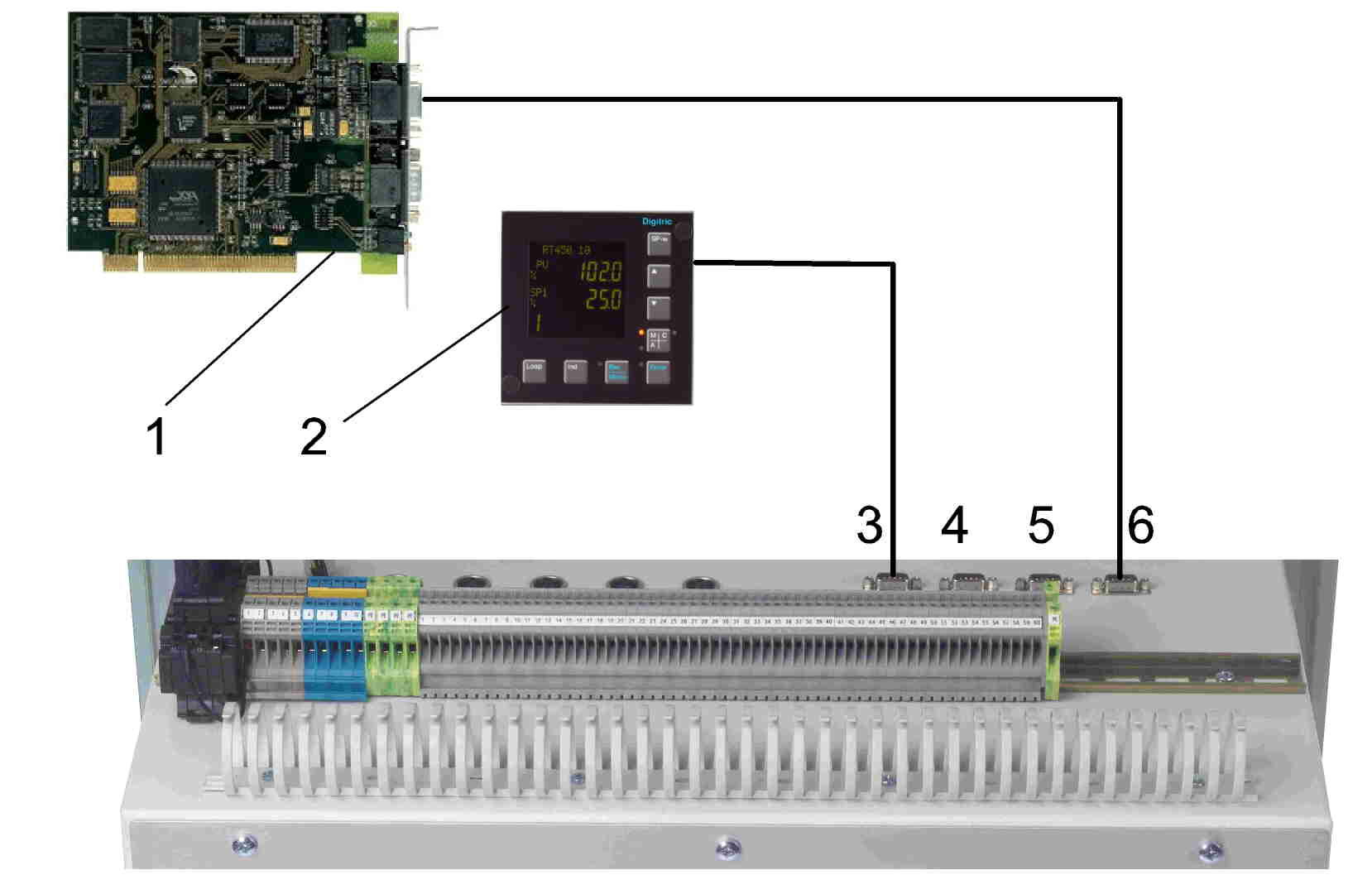

Une carte Profibus fait office de maître de bus de terrain et sert d´ interface de communication (CIF).
Les participants au bus de terrain (esclaves), ici le module régulateur et le module API, doivent également être compatibles avec le bus de terrain.
A cet effet, les composants doivent être équipés d´ un module Profibus.

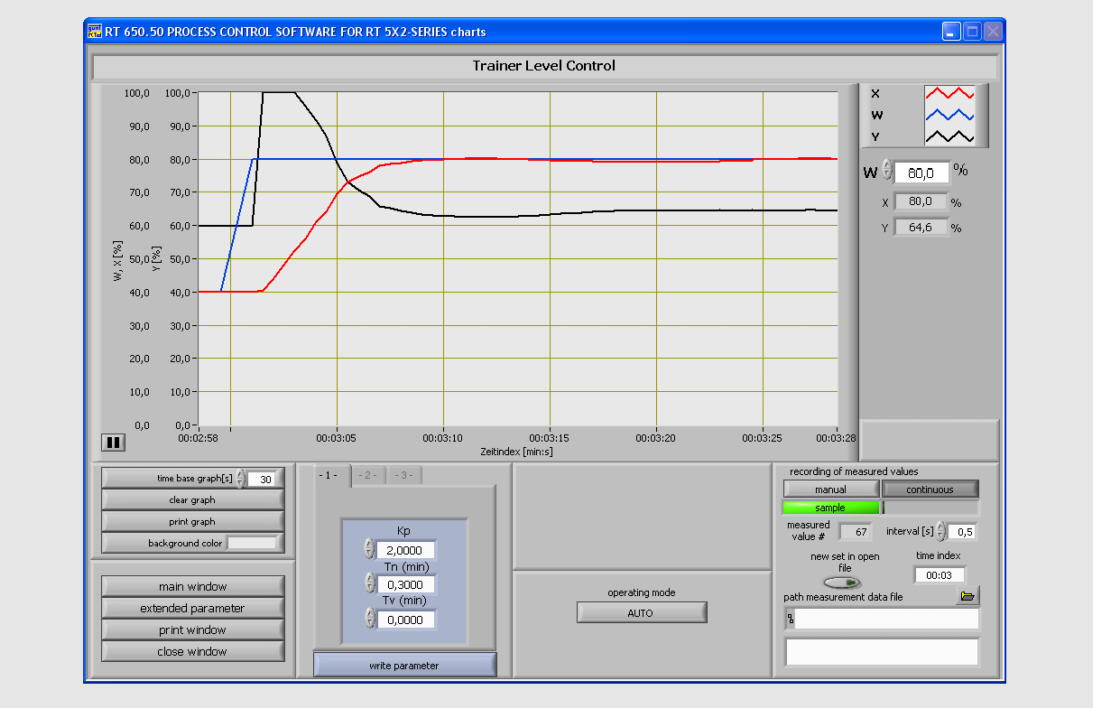

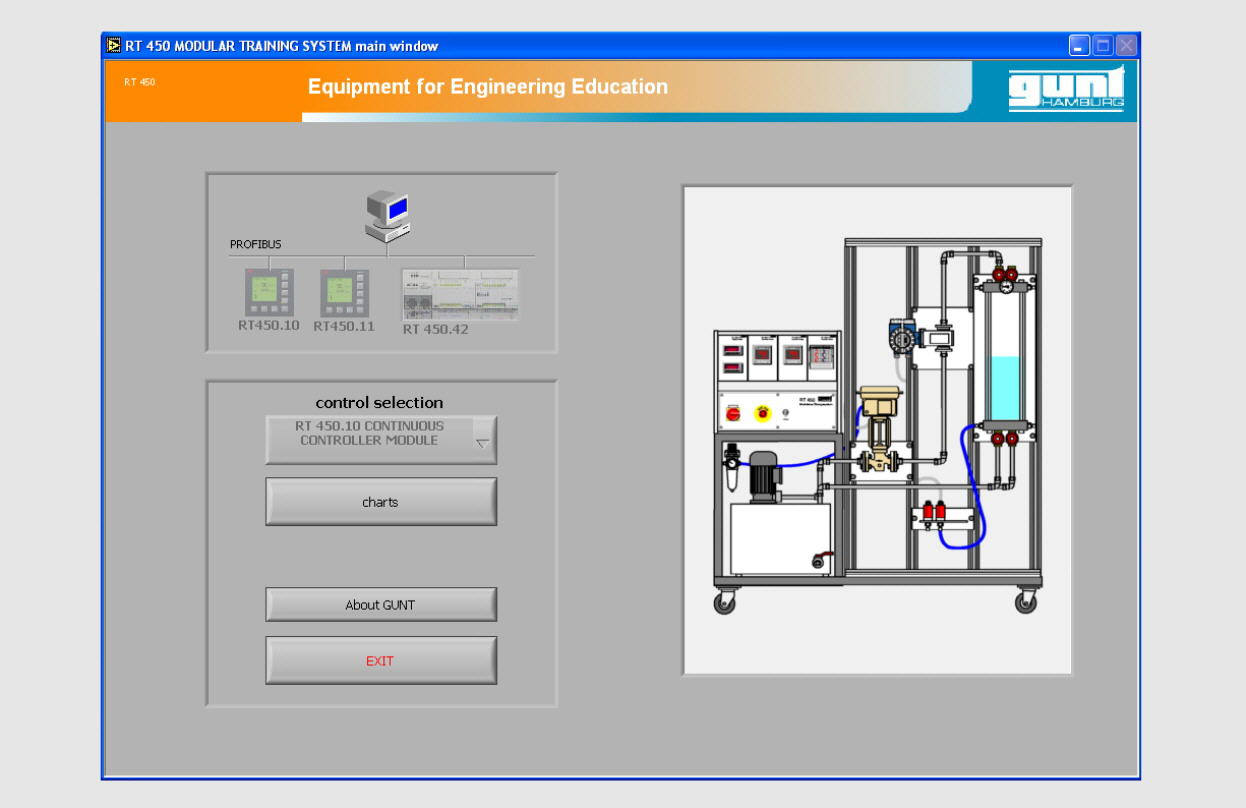

Une caractéristique importante du logiciel de visualisation basé sur LabVIEW est la fonction "chart", qui permet de visualiser les variations dans le temps.
En outre, le logiciel permet de commander et de paramétrer des régulateurs de processus (RT 450.10 et RT 450.11).
L´ interface de communication (CIF) assure le contrôle de l´échange de données entre le logiciel et les esclaves.
La communication est bidirectionnelle: les modifications effectuées sur le logiciel sont transmises aux esclaves.
De même, les réglages du régulateur effectués à l´ aide du clavier du régulateur sont transmis au logiciel.
L´échange de données entre le logiciel et l´ interface de communication se déroule au travers d´ un serveur OPC.
Le serveur OPC est l´ interface standard pour l´échange des données du processus.
d\fs16\lang1036 La communication entre un PC et des composants d´ automatisation via un bus de terrain constitue une solution standard usuelle.
Le système de TP RT 450 fonctionne avec Profibus DP.
Une carte Profibus fait office de maître de bus de terrain et sert d´ interface de communication (CIF).
Les participants au bus de terrain (esclaves), ici le module régulateur et le module API, doivent également être compatibles avec le bus de terrain.
A cet effet, les composants doivent être équipés d´ un module Profibus.
Une caractéristique importante du logiciel de visualisation basé sur LabVIEW est la fonction "chart", qui permet de visualiser les variations dans le temps.
En outre, le logiciel permet de commander et de paramétrer des régulateurs de processus (RT 450.10 et RT 450.11).
L´ interface de communication (CIF) assure le contrôle de l´échange de données entre le logiciel et les esclaves.
La communication est bidirectionnelle: les modifications effectuées sur le logiciel sont transmises aux esclaves.
De même, les réglages du régulateur effectués à l´ aide du clavier du régulateur sont transmis au logiciel.
L´échange de données entre le logiciel et l´ interface de communication se déroule au travers d´ un serveur OPC.
Le serveur OPC est l´ interface standard pour l´échange des données du processus.
Contenu didactique / Essais
- principes de communication de l´ automatisation basée sur PC avec connexion au bus de terrain
- composants matériels et câblage
- routines d´ installation et de configuration
- utilisation d´ une application
-- régulation et commande du logiciel de visualisation
- faire connaissance avec des éléments du système
-- carte Profibus comme interface de communication
-- serveur OPC
-- configurateur système
Les grandes lignes
- Intégration d´ un bus de terrain pour un système d´ automatisation à base de PC
- Carte Profibus comme maître de bus de terrain
- Communication avec des régulateurs et un API
- Logiciel de visualisation clair GUNT
- principes de communication de l´ automatisation basée sur PC avec connexion au bus de terrain
- composants matériels et câblage
- routines d´ installation et de configuration
- utilisation d´ une application
-- régulation et commande du logiciel de visualisation
- faire connaissance avec des éléments du système
-- carte Profibus comme interface de communication
-- serveur OPC
-- configurateur système
Les grandes lignes
- Intégration d´ un bus de terrain pour un système d´ automatisation à base de PC
- Carte Profibus comme maître de bus de terrain
- Communication avec des régulateurs et un API
- Logiciel de visualisation clair GUNT
Caractéristiques techniques
Carte Profibus
- Profibus DP
- 125 esclaves
- 7168 bytes données d´ entrée/sortie
- Dual-Port-Memory
- port RS232, diagnostic PCI
- logiciel de configuration SyCon
- serveur OPC
Système requis: Windows Vista ou Windows 7
Carte Profibus
- Profibus DP
- 125 esclaves
- 7168 bytes données d´ entrée/sortie
- Dual-Port-Memory
- port RS232, diagnostic PCI
- logiciel de configuration SyCon
- serveur OPC
Système requis: Windows Vista ou Windows 7
Informations logistiques
Liste de livraison
1 carte Profibus
1 CD logiciel avec le logiciel de visualisation
GUNT
1 câble de données D-Sub
1 carte Profibus
1 CD logiciel avec le logiciel de visualisation
GUNT
1 câble de données D-Sub
Poids: 0.5 Kg Delai de livraison estimé : 16 semaines
