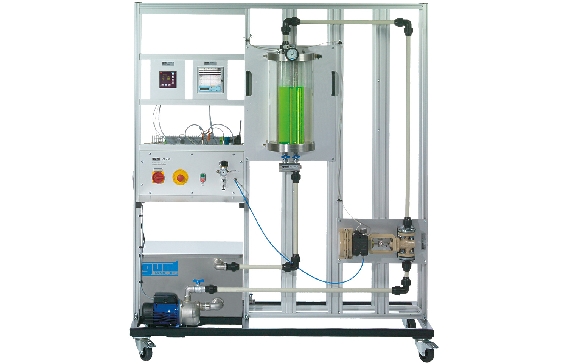

RT 450 Système de TP automatisation de procédés module de base (Réf. 080.45000)

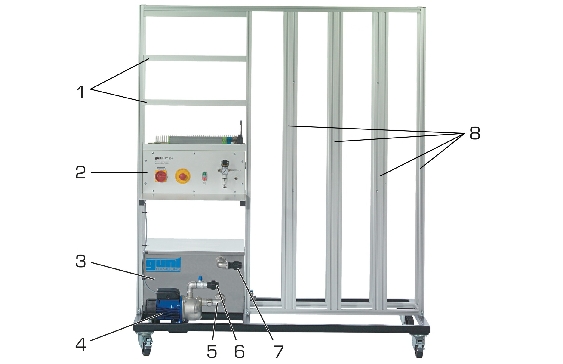

Large chassis aluminium avec : pompe, réservoir et coffret de commande et jeu d'accessoires

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Le module de base RT 450 est constitué avec de nombreux composants et accessoires, d'un système de travaux pratiques modulaire, entièrement flexible et ouvert pour acquérir expérimentalement les principes de base de l'automatisation de procédés.

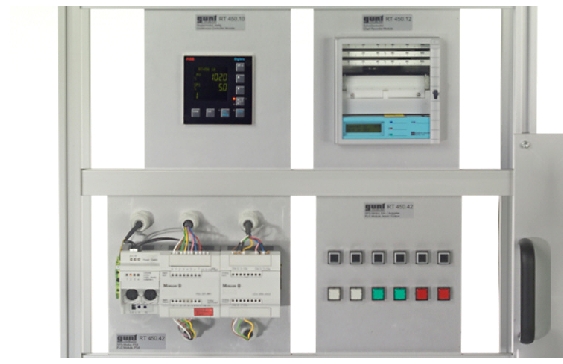

Les composants accessoires sont préinstallés sur des plaques.

Le module de base offre un large châssis permettant de monter de manière rapide et sûre les composants nécessaires respectifs d'un essai.

Le module de base contient une alimentation en eau avec réservoir et pompe, un coffret de commande pour l'alimentation électrique ainsi que des raccordements, des unités de conditionnement et des régulateurs de pression pour une alimentation en air comprimé externe.

L'établissement de l'alimentation électrique, la connexion des lignes de mesure et de commande et la pose des connexions de processus sont une partie essentielle du programme d'exercices.

En plus des contenus didactiques purement techniques, la planification préalable, la modification, le contrôle, la mise en service et l'optimisation jouent un rôle très important dans l'objectif pédagogique.

Le travail est optimal lorsque deux à trois élèves peuvent travailler en petit groupe sur un système de TP.

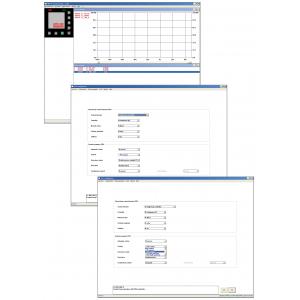

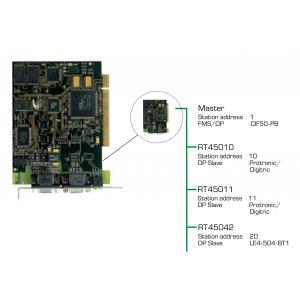

Un logiciel de mesure, de commande et de régulation (RT 450.40) avec module d'interface pour Profibus DP (RT 450.41) est disponible comme accessoire.

Ceci permet de représenter les principales grandeurs de processus ainsi que d'exécuter des fonctions de régulation et de commande.

La documentation didactique bien structuré expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais


Avec les composants, accessoires, les contenus didactiques et exercices suivants sont possibles

- planification et montage de différentes applications de procédés

- planification et montage de différentes solutions d'automatisation pour les boucles de régulation

- composants d´ automatisation industriels tels que régulateurs, commandes, actionneurs, instruments de mesure du point de vue du type de construction, de la fonction et du comportement en fonctionnement

- mise en service et optimisation d'applications de processus automatisées

- réalisation des connexions de processus (via tuyaux et flexibles), de l'alimentation électrique et des connexions de technique de mesure et de commande

- principes de base de l'application et d'acquisition des données, de la commande du système et du paramétrage à l'aide du logiciel RT 450.40



Les grandes lignes

- Système de travaux pratiques modulaire d''introduction aux principes de base de l'automatisation de procédés

- Module de base avec châssis largement dimensionné pour composants préassemblés

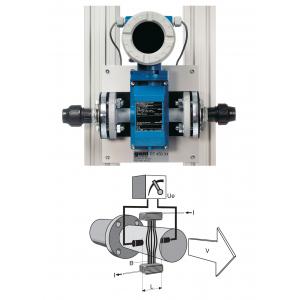

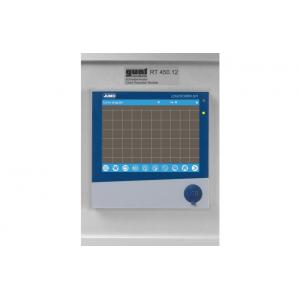

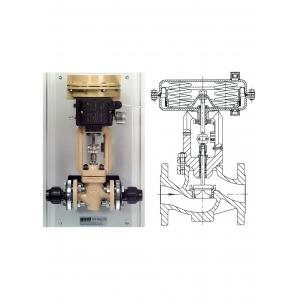

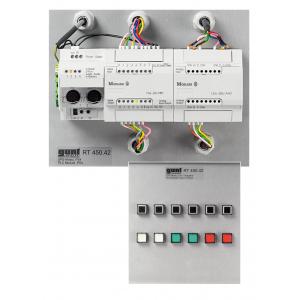

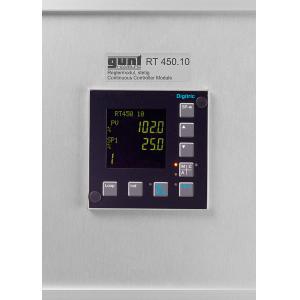

- Programme d'accessoires étendu disponible: applications de procédés, capteurs, composants de réglage, régulateurs, commandes etc.

- Logiciel d'acquisition des données, de commande et de paramétrage disponible en option



Les caractéristiques techniques

Réservoir de stockage en acier inoxydable: 75L

Pompe centrifuge

- hauteur de refoulement max.: 20m

- débit de refoulement max.: 5,4m³/h

- puissance absorbée: 370W



Alimentation en courant continu pour composants: 24V



Informations logistiques
Dimensions et poids

Lxlxh: 1650x850x1950mm

Poids: env. 120kg



Nécessaire au fonctionnement

230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase

Alimentation en air comprimé pour RT 450.03, RT 450.20 ou RT 450.21: 6...10bar



Liste de livraison

1 module de base avec pompe, réservoir et coffret de commande

1 jeu d'accessoires (outils, flexible d'air comprimé, tuyau en matière plastique, conducteurs, éléments de raccordement)

1 documentation didactique



Poids: 120 Kg
Delai de livraison estimé : 16 semaines
